pCMV-RFP-STOP-GFP (Surrogate Reporter)是碧云天自行研发的用于构建能有效示踪或富集发生有效基因编辑的GFP替身报告基因质粒。该质粒表达红色荧光蛋白RFP (Red fluorescent protein)，便于观察转染效率或作为流式细胞实验的检测内参，同时包含仅在发生基因编辑并且导致移码时才可表达的GFP报告基因，在插入sgRNA靶向的目的基因序列后，即可构建成用于基因编辑细胞示踪或富集的GFP替身报告质粒。

通常对细胞进行基因编辑的时候效率不会太高，仅部分细胞发生基因编辑，但哪些细胞发生基因编辑缺乏有效的活细胞示踪方法。本质粒通过替身报告基因(Surrogate Reporter)技术，用户仅需按照使用说明设计并合成gRNA靶向的基因组DNA序列(合成单链DNA后退火而成)，连接至线性化的本质粒中，就可构建成可用于基因编辑细胞示踪或富集的替身报告质粒。替身报告基因质粒与表达Cas9及sgRNA的质粒共转染哺乳动物细胞后，可以直接通过检测细胞中的GFP荧光信号来确定该细胞中是否发生了有效的基因编辑。后续也可以通过流式细胞仪分选出GFP阳性细胞，从而获得高比例的基因编辑细胞，并用于下一步实验。由于替身报告基因质粒上含有和靶基因组相同的DNA序列，因此当替身报告基因发生基因的移码突变从而到GFP表达时，通常该细胞中也会发生基因组DNA的基因编辑，这样就可以根据GFP荧光信号有无来判定该细胞是否发生了基因编辑，同时也能初步判定该细胞的基因组DNA是否存在较高概率发生基因编辑。

本质粒基于替身报告基因(Surrogate Reporter)技术，将与靶基因序列一致的外源片段定向非终止性插入至本质粒中的RFP及GFP之间，并且确保仅在发生基因编辑并且导致移码时才能使GFP报告基因表达，由此构建的替身报告质粒与能表达Cas9和sgRNA的质粒共转染时，可通过绿色荧光直观显示发生基因编辑的细胞，因此把这类报告基因命名为替身报告基因(Surrogate Reporter)。有研究表明，当细胞中某一染色体上的目标序列被CRISPR/Cas9、TALEN或ZFN等核酸酶突变时，同一细胞中另一条同源染色体上的相同目标序列发生突变的频率更高[1,2]。基于这一原理，可进一步通过流式细胞技术富集GFP阳性细胞，从而大幅提升获得基因编辑细胞的概率。

pCMV-RFP-STOP-GFP质粒(5958bp)，也称BeyoCRISPR™ Surrogate Reporter Vector (GFP)质粒的图谱如下：

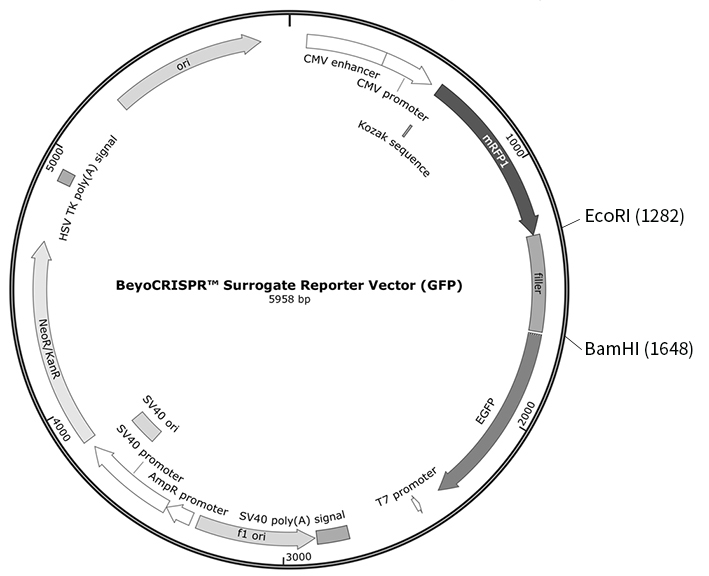

图1.碧云天pCMV-RFP-STOP-GFP (Surrogate Reporter) (D8414)质粒图谱。

本质粒经过EcoRI (GAATTC (1/5)^)和BamHI (GGATCC (1/5)^)限制性核酸内切酶消化后，切除图谱中标示的“filler”，把设计好的sgRNA对应的靶向基因组DNA序列经退火后形成的双链寡核苷酸片段连接到载体中，就能构建成相应的用于基因编辑的替身报告基因质粒了。

在未发生基因编辑的情况下，GFP基因序列处于表达框外，细胞仅表达处于表达框内的红色荧光蛋白。当Cas9及相应sgRNA一起表达，并且发生基因编辑时，Cas9通过sgRNA靶向识别两个荧光蛋白之间插入的特异性替身序列，诱导靶位点双链断裂，并在修复后发生移码突变，使终止密码子因为移码而失效，导致原本处于表达框外的GFP移码至与RFP同一表达框内，从而导致细胞中红色荧光蛋白和绿色荧光蛋白的双重表达，实现基因编辑的示踪检测(图2)。后续可以通过流式细胞仪进一步富集RFP/GFP双阳性细胞，从而大幅提升基因敲除细胞的获得效率，实现相应的基因编辑细胞的快速富集。

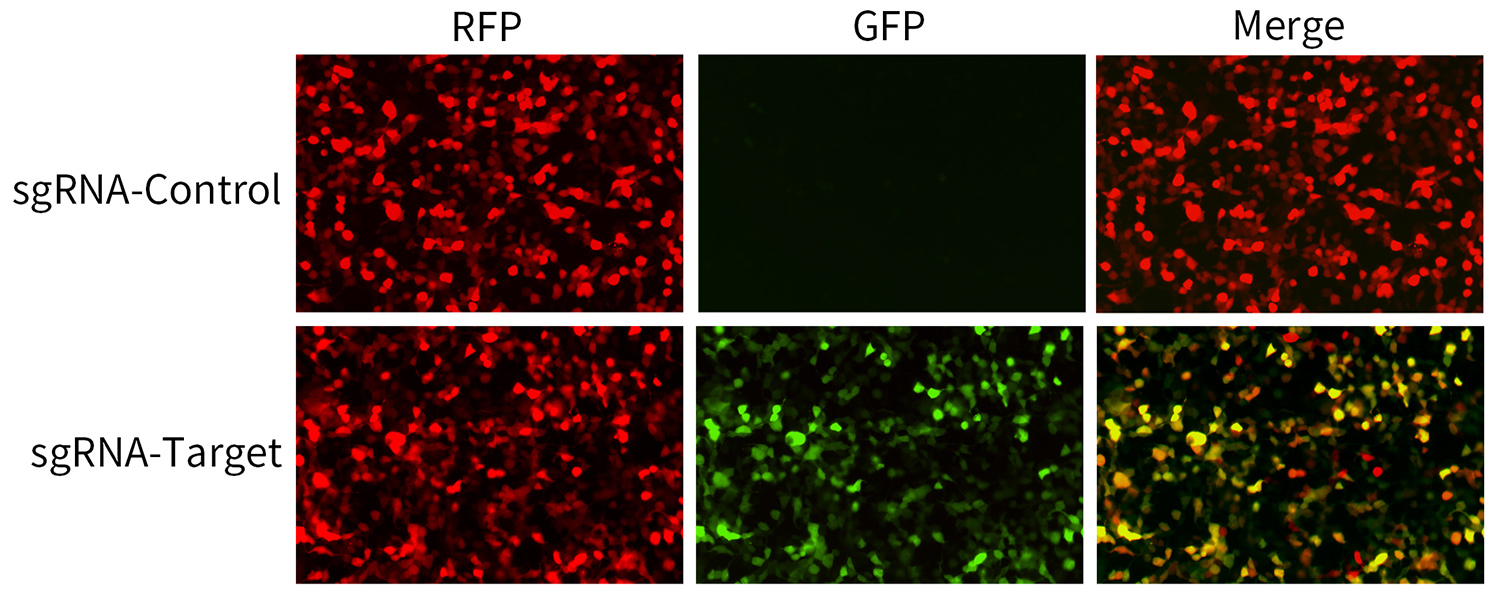

图2.使用碧云天pCMV-RFP-STOP-GFP (Surrogate Reporter) (D8414)构建的替身报告质粒的基因编辑示踪效果图。转染前一天，将稳定过表达Cas9的HEK293T细胞接种至24孔板中。细胞密度70%左右时，使用碧云天Lipo8000™转染试剂(C0533)将150ng带有特异性靶向序列的替身报告基因质粒分别与300ng非靶向的对照sgRNA (sgRNA-Control)或编码靶向sgRNA (sgRNA-Target)的质粒进行共转染。转染约48小时后，仅在转染靶向sgRNA质粒的细胞中同时观察到RFP及GFP荧光信号，GFP荧光信号的产生源自发生基因编辑的细胞。本效果图参考BeyoCRISPR™基因编辑Surrogate GFP Reporter构建试剂盒(D8403)。实际检测效果会因实验条件的不同而存在差异，图中效果仅供参考。

BeyoCRISPR™ Surrogate Reporter Vector (GFP)质粒的主要信息如下：

碧云天同时提供基于替身报告基因技术的快速质粒构建试剂盒BeyoCRISPR™ Surrogate GFP Reporter构建试剂盒 (D8403)及可用于sgRNA效率快速筛选的试剂盒BeyoCRISPR™ sgRNA筛选试剂盒(替身报告基因法) (D8407)。

pCMV-RFP-STOP-GFP质粒可使用的测序引物序列如下：

Primer F：5'-AGATCAAGATGAGGCTGAAG-3'

pCMV-RFP-STOP-GFP质粒的全序列信息:D8414 BeyoCRISPR™ Surrogate Reporter Vector (GFP)序列.txt。

包装清单：

保存条件：

-20ºC保存。

注意事项：

本质粒未经碧云天书面许可不得用于任何商业用途，也不得移交给订货人所在实验室外的任何个人或单位。

本产品仅限于专业人员的科学研究用，不得用于临床诊断或治疗，不得用于食品或药品，不得存放于普通住宅内。

为了您的安全和健康，请穿实验服并戴一次性手套操作。
