一、产品概述：
-
水平垂直燃烧试验仪系列产品是根据UL94、GB2408-2008、IEC60695-11-3（5VA、5VB级材料,火焰功率:500W）、IEC60695-11-4（V-1级材料,火焰功率:50W ）、GB/T5169-16(IEC60695-11-10)《50W火焰试验方法》、 GB/T5169-17（ IEC60695-11-20）《500W火焰试验方法》、GB5169.15、GB11020、等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术评定着火危险程度。主要用于对塑料及其他非金属材料部件样品、固体材料和按ISO845的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性试验。
-
本系列产品均采用积分式进气点火系统，燃烧延时仅0.1秒，确保气体的充分燃烧时间；黑色亚光背景，多功能火焰量规，火焰调节简单实用；箱体全不锈钢，观察窗口大；进口高精度数显仪表，外形美观；集多项国内外同类产品的优点，用料考究，做工扎实，品质优异，性能稳定，耐用美观。
-
该仪器采用先进的PLC 控制系统，触摸屏人性化按键操作，用料考究，做工扎实，品质优异，性能稳定，耐用美观。
-
本产品具有气体泄压装置，门配有门栓加固结构，安全可靠。观察窗采用防爆玻璃并覆有一层防爆膜，增加安全性。除了触摸控制外加装手持遥控装置进行控制。
-
本设备的气体连接、调节处，都加有防护装置，采用防爆气管，或者外加防护套管。做到气电分离。
-
方案亮点：夹具结构手动，设备的主要配件全部采用美国ATLAS所用的（美国原装）厂商配件，确保试验数据的精准性。
二 、型号规格及技术参数
功率/等级
50W/500W双功率切换
符合标准
IEC60695-11-3/4/10/20，UL94,ASTM D5025, ASTMD 5207
喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；
控制方式
采用PLC 控制，做到智能化控制方式,数据可以U盘导出
显示方式
真彩色液晶显示（标配7寸显控触摸屏）
燃烧配件套装
ASTMD 5207认证套装，美国ATLAS 厂商所用的原装套件（含本生灯ASTM D5025,流量计，U型压差计）
计时装置
9999X0.1s （三菱PLC系统配备）
燃烧角度
0°、20°、45°
火焰高度
20±1mm/40±2mm（内焰）
测温距离
10±1mm/55±1mm
喷灯标准
IEC60695-11-3/4/10/20
温度检测
MAX1100°C
气体流量
105±5 ml/min
965±30ml/min 精度等级1%
水柱高度
配U型压差计（ATLAS 推荐的套件中DYWER品牌提供）
校验时间
20mm火焰从100±5度升到700±3度时间为：44±2S
125mm火焰从100±5度升到700±3度时间为：54±2S
测温铜头
20mm火焰的：重量（打孔前）：1.76±0.01g,直径：5.50mm±0.01;
125mm火焰的：重量（打孔前）：10±0.01g,直径：9.00mm±0.01
铜头，Cu-ETP纯度:99.96%,热电偶与铜块按标准要求配套一起加工而成
-
支架和夹具
试验支架为手动结构，夹具采用新型的夹紧装置，放便测试产品的拆装及测试治具的更换，材质均为不锈钢材料
点火方式：
自动点火、手动点火、带熄火保护装置，火灭时自动停气
试验观察窗
试验观察窗采用钢化玻璃。
摇控装置
有配备
气体类别
甲烷 纯度99.9%以上（客户自备）
箱体容积
0.75立方，内壁黑色，亮度小于20lx
强制排风
有强制排风装置，排风装置带有可强制关闭的风门，风门要灵活开闭、密封
-
三、主要配件：
箱体材料
钢板喷涂 厚度≥1.2mm
燃烧配件套装
ASTMD 5207认证套装，美国ATLAS 厂商所用的原装套件（含本生灯ASTM D5025（美国汉堡HUMBOLDT）,流量计MATHESON，U型压差计DWYER）
压力表
SMC品牌 0~0.2MPa
调节阀
SMS
测温热电偶
德国B+B， K型直径0.5mm，最高耐1100℃
测温铜块：
20mm火焰的：重量（打孔前）：1.76±0.01g,直径：5.50mm±0.01;
125mm火焰的：重量（打孔前）：10±0.01g,直径：9.00mm±0.01
计时系统
日本三菱
PLC控制
日本三菱
触摸屏
台湾威纶触摸屏
四、产品的订货信息

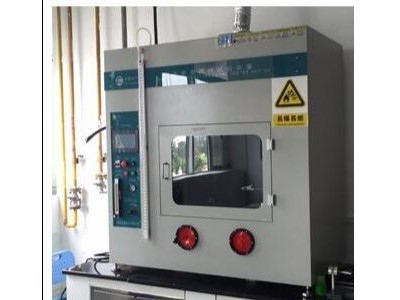

HVT-03 水平垂直燃烧试验仪
电源：220V/50Hz
标准配置:
1. 接物盘1个
2. 减压阀1支
3. 脱脂棉3包
4. 火焰量规 （50W,500W) 1套
5. 高度量规55mm、40mm、10mm ；1套
6. 铜块+热电偶（50W Φ5.5mm+0.5直径热电偶)1套
7. 铜块+热电偶（500W Φ9.0mm+0.5直径热电偶) 1套
8.十字螺丝批 1个
9.摇控装置 1套
10.秒表1个
11.钢尺1支
消耗品:
1. 脱脂棉
2. 铜块+热电偶（50W Φ5.5mm+0.5直径热电偶)
3. 铜块+热电偶（500W Φ9.0mm+0.5直径热电偶)
4. 甲烷气体纯度98%以上
