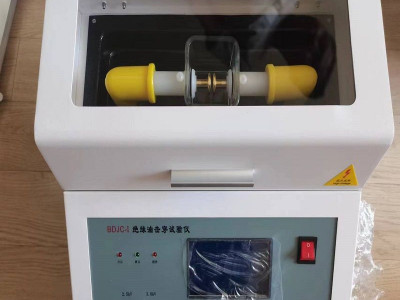

变压器油电压击穿试验仪
功能特点：
单杯一体式结构设计，便于操作和携带；
设备自动化程度高，可自动完成静放、升压、击穿、搅拌、降压及打印存储等功能；
采用高端谐振式升压变压器，高压端采样方式，体积小，重量轻，数值精准度高；
内置进口德国阳光电池，便于现场使用；
采用测试油杯，符合IEC156标准;
变压器油电压击穿试验仪
具有232接口和蓝牙功能，方便与电脑传输数据
输出电压： 0～80 kV（0-100KV可设定）
电压畸变率 ＜1%
升压速率 2.0～3.5 kV/s（Δ = 0.5 kV/s）
升压器容量 1.5 kVA
测量精度 ±（2%+2字）
电源电压 AC 220 V 10%
电源频率 50 Hz 2%
功 率 200 w
适用温度 0～45℃
适用湿度 ＜85 % RH
宽×高×纵深 410×390×375 (mm)
净 重 ～ 32 kg
技术指标升压器容量 1.5 kVA
升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选
输出电压 0～100 kV
电源畸变率 ＜1%
显示方式 大屏幕液晶汉字显示
电极间隙 标准2.5 mm
外形尺寸 760 mm×670 mm×770 mm
仪器重量 48kg
使用条件环境温度 0～40℃
相对湿度 ≤85%
工作电源 AC 220V ± 10%
电源频率 50 ± 5 Hz
功率消耗 ＜200 W
油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；
电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；
仪器的维修和调试须由专业人员完成；
接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！
接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！
仪器在使用过程中，如发现异常应立即切断电源！
简易故障排除开机无反应 检查电源线是否插接良好，检查保险管是否完好无损；
不升压 检查油杯箱盖是否盖好；
升压正常但不击穿 检查设置是否限制了停升电压；
击穿后无显示 检查油杯内是否有污物；
打印不出纸 检查打印机是否有纸；
变压器油电压击穿试验仪
一、测试前准备
环境检查
环境温度0~40℃，湿度≤85%RH，电源220V±10%/50Hz
仪器接地可靠，高压舱门联锁功能正常
油样处理
静置油样≥2小时消除气泡，含水量需≤10ppm
取样时避免污染，油温与环境温度一致
电极维护
检查黄铜电极间隙（标准2.5mm±0.1mm），表面无氧化（可用600目砂纸打磨）
油杯用 +无水乙醇清洗并烘干
二、操作流程
开机设置
通电后自检，选择测试标准（如GB/T 507或IEC 60156）
设置参数：升压速率（2kV/s）、测试次数（6次）、静置时间（5~10分钟）
油样测试
注入油样至电极杯，确保完全浸没电极且无气泡
关闭舱门触发安全开关，启动自动测试
仪器依次完成：升压→击穿判断→记录数据→自动回零
数据记录
剔除首次击穿值，取后续5次平均值作为结果
支持液晶屏显示、存储（100组数据）及微型打印输出
