用于气相色谱的分流衬管



安捷伦分流衬管 GC 可以在不添加额外溶剂的情况下稀释注入的样品。位于分流衬管 GC 底部的定位珠使得可以将多余的载气和样品从分析柱中排出，分流比由进样口流速决定。分流进样可防止气相色谱柱过载，从而提高分离效率。与不分流进样相比，更高的流速可确保更多的活性分析物不会因长时间暴露于进样口内的活性表面而降解。

用于分流进样的安捷伦气相色谱进样口衬管按照严格的尺寸指标制造，可实现理想的进样口性能，其外径、内径和内部特征都符合严格的公差要求。具体而言，我们的直型衬管有助于提高固有的高分流比，更窄的内径和更小的进样量有利于提高分析速度。带烧结玻璃砂芯或石英毛介质的填充衬管有助于捕获非挥发性化合物，保护分析柱。

部件号	产品描述	体积	内径 (ID)	单位	标价
210-4004-5	Inlet liner, split, focus, glass wool, deactivated, 5/pk	935 µL	4 mm	5 Pack	CNY 1,559.40
210-4022-5	Inlet liner, split, focus, tapered, glass wool, deactivated, 5/pk	880 µL	4 mm	5 Pack	CNY 2,050.95
5183-4711	Inlet liner, split, single taper, glass wool, deactivated	870 µL	4 mm	1 Each	CNY 502.85
5183-4713	Inlet liner, split, single taper, glass wool, deactivated, 25/pk	870 µL	4 mm	25 Pack	CNY 8,177.81
5183-4712	Inlet liner, split, single taper, glass wool, deactivated, 5/pk	870 µL	4 mm	5 Pack	CNY 1,887.10
5183-4647	Inlet liner, split, single taper, glass wool, deactivated, low pressure drop	870 µL	4 mm	1 Each	CNY 598.90
5190-2275	Inlet liner, split, single taper, glass wool, deactivated, low pressure drop, 100/pk	870 µL	4 mm	100 Pack	CNY 26,958.41
5183-4702	Inlet liner, split, single taper, glass wool, deactivated, low pressure drop, 25/pk	870 µL	4 mm	25 Pack	CNY 9,736.08
5183-4701	Inlet liner, split, single taper, glass wool, deactivated, low pressure drop, 5/pk	870 µL	4 mm	5 Pack	CNY 2,246.44
18740-80190	Inlet liner, split, straight, with cup (for manual injections)	800 µL	4 mm	1 Each	CNY 716.42
5183-4700	Inlet liner, split, straight, with cup (for manual injections), 25/pk	800 µL	4 mm	25 Pack	CNY 11,643.52
5183-4699	Inlet liner, split, straight, with cup (for manual injections), 5/pk	800 µL	4 mm	5 Pack	CNY 2,687.14
18740-60840	Inlet liner, split, straight, with cup, glass wool and packing (for manual injections)	800 µL	4 mm	1 Each	CNY 722.07
5183-4698	Inlet liner, split, straight, with cup, glass wool and packing (for manual injections), 25/pk	800 µL	4 mm	25 Pack	CNY 12,330.56
5183-4697	Inlet liner, split, straight, with cup, glass wool and packing (for manual injections), 5/pk	990 µL	4 mm	5 Pack	CNY 2,845.34
19251-60540	Inlet liner, split, straight, with glass wool	990 µL	4 mm	1 Each	CNY 341.26
5183-4692	Inlet liner, split, straight, with glass wool, 25/pk	990 µL	4 mm	25 Pack	CNY 5,351.68
5183-4691	Inlet liner, split, straight, with glass wool, 5/pk	990 µL	4 mm	5 Pack	CNY 1,235.09
5190-3173	Inlet liner, Ultra Inert, split, low pressure drop, glass wool, 100/pk	870 µL	4 mm	100 Pack	CNY 29,697.53
5190-3169	Inlet liner, Ultra Inert, split, low pressure drop, glass wool, 25/pk	870 µL	4 mm	25 Pack	CNY 10,723.70
5190-3165	Inlet liner, Ultra Inert, split, low pressure drop, glass wool, 5/pk	870 µL	4 mm	5 Pack	CNY 2,474.70
5190-3172	Inlet liner, Ultra Inert, split, straight, glass wool, 100/pk	990 µL	4 mm	100 Pack	CNY 19,504.93
5190-3168	Inlet liner, Ultra Inert, split, straight, glass wool, 25/pk	990 µL	4 mm	25 Pack	CNY 7,041.03
5190-3164	Inlet liner, Ultra Inert, split, straight, glass wool, 5/pk	990 µL	4 mm	5 Pack	CNY 1,624.94
5190-2295	安捷伦进样口衬管，超高惰性，分流，低压降，带玻璃毛	870 µL	4 mm	1 Each	CNY 659.92
5190-2294	安捷伦进样口衬管，超高惰性，分流，直型，带玻璃毛	990 µL	4 mm	1 Each	CNY 433.92

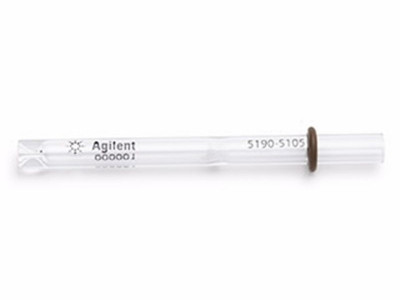

5190-5105	安捷伦通用超高惰性中部砂芯衬管	870 µL	4 mm	1 Each	CNY 701.73
5190-5105-005	通用超高惰性中部砂芯衬管	870 µL	4 mm	5 Pack	CNY 2,629.51

 特性

• 衬管用于分流模式进样。
• 提供安捷伦优级超高惰性和标准去活技术。
• 与安捷伦 S/SL、MMI 和 PTV 进样口兼容的各种产品选择。
• 不管仪器品牌或型号为何，Agilent CrossLab 产品系列都能为每台仪器提供合适的不分流衬管。
• 需要帮助？欢迎试用我们的气相色谱进样口衬管选择工具



工作原理

内径和外径

分流衬管的外径 (od) 比相应的不分流衬管略小。更窄的直径可确保样品流的均匀分布，以及排空管保持通畅。

衬管内径和体积在产品组合中保持一致，根据不同的功能和几何形状略有不同，以确保在整个进样过程中保持进样口压力和分流比。样品体积随分流比变化。

分流衬管底部可采用开放式或锥形限流结构。



衬管几何结构

对于由低沸点或高活性化合物组成的挥发性较强的样品，建议使用直型衬管。畅通无阻的流路可大大减少潜在的样品相互作用和进样口歧视问题。

对于组分挥发性差异较大的样品，更倾向于使用几何结构更加多样化的衬管。采用网格状结构或曲面设计有助于调节和扰乱样品流，改善样品混合和挥发性能。

低压降进样口衬管

安捷伦低压降进样口衬管 (5190-2295) 针对分流进样进行了优化。

• 中部放置玻璃毛可改善流体性能 — 增加热表面积，混合挥发性组分以及擦拭针尖，确保样品完全转移。
• 扩口型下部锥形结构可将分析物流引导至色谱柱柱头。
• 放置在衬管底部的玻璃珠可确保衬管底部和进样口密封垫表面之间有足够的间隙，使进样口能够充分排气，而不会出现反压过高的情况。
