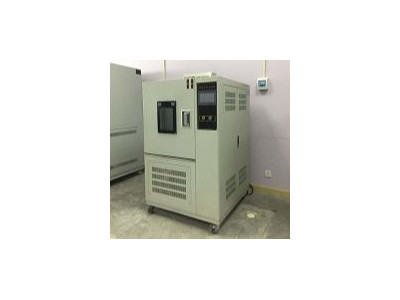

安徽邦仪耐臭氧老化试验箱

安徽邦仪耐臭氧老化试验箱

工作原理

   随着现代工业技术的迅速发展，橡胶和塑胶产品的应用领域日益广阔，所经受的环境条件也愈来愈复杂多样。只有合理地规定产品的环境条件，正确地选择产品的环境防护措施，才能保证产品在储存运输中免遭损坏，在使用过程中安全可靠。

   臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧老化箱模拟和强化大气中的臭氧条件，研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命。设备使用的进口臭氧发生器采用中频高压供电方式，焊接工艺的石英玻璃管电极，产生的臭氧浓度稳定，和一定量的已处理的空气在交换器中混合后送入试验箱,采用紫外臭氧浓度检测仪将连续在线检测到的臭氧浓度,反馈到臭氧发生器控制系统,使控制系统根据设定值有效的控制臭氧的发生,从而试验箱保持合适的臭氧浓度。控制系统采用PLC可编程控制器。另由加热加湿系统工作,满足所有温湿度试验条件。

   臭氧老化试验设备可用于橡胶类制品如硫化橡胶，热塑性橡胶，电缆绝缘护套等产品，在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，以评定橡胶的耐臭氧老化性能。

静态拉伸试验

   标准规定试样两头夹在夹具上，选择一种伸长率拉伸，一般选择20%，夹具安装在转动的样品架上，样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下，进行试验。经过规定的时间后检查试样的龟裂情况。一般电线电缆臭氧浓度选择（270±10%）×10-6 。

参照、执行标准

GB/T 13642--92 硫化橡胶耐臭氧老化试验 动态拉伸试验方法；

GB/T 7762-2003 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验方法；

GB/T 2951.1-2951.10-1997 电缆绝缘和护套材料通用试验方法；

GB/T 2951.21-2008弹性体混合料试验方法（高浓度臭氧老化方法）

以及其它相关标准规定的试验方法。

主要技术参数

 1. 型号              工作室尺寸（D×W×H）   外形尺寸（D×W×H）功率

   BY-CQL—100          400×500×500         1000×900×1400      3.0KW

   BY-CQL—150          500×500×600         1100×900×1500      3.5KW

   BY-CQL—225          500×600×750         1100×950×1600      4.5KW

   BY-CQL—500          700×800×900         1300×1200×1700     7.0KW

   BY-CQL—800          800×1000×1000       1400×1400×1850     8.5Kw

 2. 温度范围：RT+10℃～50℃

 3. 温度均匀度：≤2℃

 4. 温度波动度：±0.5℃ /H

 5. 温度偏差：≤±2℃

 6. 时间设定范围：0～999 小时

 7. 臭氧浓度：0～500PPM  （一般电线电缆要求浓度为200-300PPM之间）

 8. 紫外检测探头，寿命长，精度高或电化学检测探头

 9. 样架转速：（20—25）mmS（可调）

10. 同一个试件旋转一周的时间为：8—12 min

11. 臭氧化空气流速：8—16mmS

12. 夹具伸长率： 5%～35%

13. 电源电压：AC 220V    380V

结构设计简介

   臭氧老化试验设备选用不锈钢材料，外壳表面进行喷塑处理，美观，平整。颜色搭配协调，线条流畅。内胆设计成在工作时是一个密闭无直接光照，可安置试样进行老化试验的空间，能恒定控制试验温差±2℃，选用不锈钢板制作。室内的样品架，夹具和导管等附件都采用不易被臭氧分解，和影响臭氧浓度的不锈钢、铝等材料制成。动态样品架的拉升高度，频率及幅度均可调节。样品架可以360度旋转，转速可调。

   箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,具有透明、隔热、不易产生蒸汽结霜等优点。设备的内胆与外壳之间的夹层采用高密度玻璃纤维棉填满，确保箱体不会因温度传导而导致温度波动过大，使样品在试验过程中温度一直保持恒定。设备采用长轴风扇电机进行搅拌，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温度均匀并一直保持稳定。

   箱体的门与箱体之间采用双层耐高温之高张性密封条，以确保测试区的密闭。采用无反作用门把手，操作更容易。在箱体的左侧面合理的位置设置一个或多个测试孔，可以外接测试电源线或信号线，孔径或孔数的安排需使用方指示。机器底部安装可固定式PU活动轮，可以很方便地将机器移到相应位置，将脚轮固定。

加热和制冷系统

 1. 采用远红外镍合金高速加温电热丝；

 2. 独立系统，不影响低温试验及臭氧老化试验；

 3. 温度控制输出功率均由微电脑演算，以达较好的用电效益；

 4. 压缩机：全封闭法国泰康 1套；

 5. 制冷方式：风冷；

 6. 制冷剂：R22；

 7. 全系统管路均作通气加压48H捡漏测试；

 8. 加温、降温系统独立；

 9. 内螺旋式冷媒铜管；

10. 斜率式蒸发器；

11. 干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。

控制系统

    设备温湿度和浓度控制部分采用台湾进口PLC可编程控制器，编程简单，温湿度和浓度控制稳定，大屏幕触摸屏显示及操作。设备的主要电器元件如断路器、交流接触器、小型继电器均采用“施耐德”品牌，其他电器附件采用国产品牌。设备的时间控制器控制试验所需的时间，操作简单。当设备运行到达设定时间时，自动停止试验，并自动进入平衡状态降温。

保 护 系 统

 1. 整体设备超温；

 2. 整体设备欠相/逆相；

 3. 整体设备过载；

 4. 制冷机组超压；

 5. 整体设备定时；

 6. 其它还有漏电、运行指示，故障报警后自动停机等保护。

臭氧发生器

    电极采用焊接工艺的石英玻璃管电极，无杂质，无胶封，不易产生电极击穿及老化，电极使用寿命长，而高频沿面放电陶瓷电晕发生器，电极受陶瓷基体制作工艺的限制，在不同环境湿度条件下使用，电极极易击穿。

    由于采用中频高压供电方式，因电极不会产生电晕过热，使产生的臭氧浓度稳定，不会随工作时间或气体流量的高低而导致臭氧浓度下降。而高频沿面放电陶瓷电晕发生器由于采用高频电压放电，在放电区域的温度不能有效散出时，导致臭氧因过热而分解，在高气流条件下使用为宜。

    无易损元件，工作免维护，是长寿命型。而高频沿面放电陶瓷电晕发生器陶瓷电极表面易产生氧化附着物，当表面氧化物过厚时，容易产生电晕闭塞，不及时清洗，臭氧将无法产生。

臭氧发生器参数参照表

 1. 输入电压：220V

 2. 电流：300mA

 3. 手动和自动调节浓度

 4. 浓度范围：0-100

 5. 模拟输入电压：0-10VDC

 6. 模拟输出电压：0-1VDC

 7. 臭氧浓度：120gO3/m3

 8. 臭氧产量（进气为氧气，流量为320L/h）15gO3/h

 9. 电极冷却方式：水循环冷却系统

10. 使用压力：小于0.2Mpa

11. 可以多组并联使用，以满足设计要求。

设备使用条件

 1. 环境温度：5℃～＋28℃（24小时内平均温度≤28℃）

 2. 环境湿度：≤85%

 3. 电源要求：AC 220V   380V

随机资料

    设备的合格证、保修卡、装箱单、设备使用说明书、仪表和个电器使用说明书、设备电气原理图、随机零配件、易损件备件等

交 货 说 明

    供方负责送货上门，安装调试操作介绍，直到需方员工独立操作为止。质量保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务必须到现场解决的，供方在客户要求时间之内到达现场。
