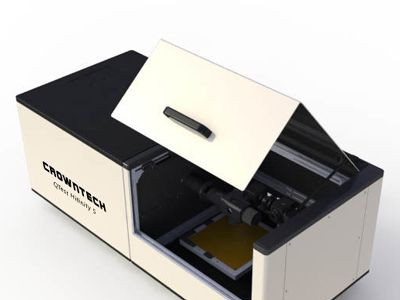

Model: QTEST HIFINITY 5太阳电池光谱响应/量子效率(QE)/IPCE 测试系统
Spectral Response / Quantum Efficiency / IPCE Measurement System
QTEST HIFINITY 5可以测试太阳能电池的光谱响应，IPCE，量子效率等特性，具有AC 交流测试模式，DC 直流测试模式，EQE 外量子效率；能满足各种聚合物电池，钙钛矿电池，有机电池，硅电池，薄膜电池，染料敏化电池及光电器件的光谱响应测试。可扩展为光解水制氢测试系统。
规格参数:
光谱测量范围:
基本测量范围: 300-1100nm
选项1.紫外可扩展至选项200nm
选项2.红外可扩展至选项1800nm
选项3.红外可扩展至选项2500nm
系统测量精度: 优于 0.15% (在信号满刻度的情况下)
系统测量准确度: 200< λ <400 nm 优于 2.0%
400< λ <450 nm 优于 0.8%
450< λ <950 nm 优于 0.7%
950< λ <990 nm 优于 2.0%
990< λ <1100 nm 优于 6.0%
系统测量模式： 交直流模式可完全自动切换，两种模式亦可单独选配。
模式1.交流模式 信号采集为数字锁相放大器；
模式2.直流模式 信号采集为数字多用表。
光源：
标准配置： 150W钨灯（光谱范围300-2500nm）；
选 配：30W氘灯（光谱范围185nm-400nm）。如果两种灯都配置的情况下测试时可自动切换。
AC模式参数： 灵敏度：2 nV to 1 V，
电流输入：106 or 108 V/A，
频率范围：1mHz~102kHzDC
调制频率：4 Hz to 3.7 kHz
DC模式参数： 电流灵敏度: 10 nA; 直流电压灵敏度:100 nV
标准配置为交直流双模工作方式（两种模式可自动切换)
选配1.可减为直流测试模工作方式
选配2.可减为交流测试模块工作方式
具备额外的信号输出接口，可以使用为其他外置放大器提供信号。
测量样品载台： 可任意变换放置姿态，实现入射光相对与样品由上至下，由下至上，水平入射等多种入射方式。
样品电极接触的信号导出，如探针，鳄鱼夹，极板等多种方式组成，样品可采用负压吸附装载，可适合各种有照光面与背光面电极的样品。标准探测器与样品之间的切换：
选配1.标准探测器与样品之间自动切换。
选配2.样品控温制冷。
偏置光：
选配1.白光偏置。
选配2.多结电池测试偏置。
波长分辨率: 0.1nm
杂散光: < 10-5
狭缝宽度:
标准配置： 2.4mmx 4.0mm
选 配： 0.6mmx 4.0mm, 1.2mmx 4.0mm（其他尺寸可按用户要求定制。）
根据使用者需要可选配：偏置电压；小尺寸样品针孔；内量子测试模块；积分球；标准白板；内量子支架。
控制: 自动扫描、电动狭缝、光栅更换、滤光轮控制、数据采集。
数据: 光谱校准、曲线绘制、数据分析、数据保存、打印报告。
