大流量液体过滤循环水过滤油脂过滤医药化工过滤单多袋式过滤器

袋式过滤器
--化工脱碳、固液分离、大流量水、化工产品等液体过滤大流量袋式过滤器具有结构合理、操作简便灵活、节能、高效、应用范围广、适应性强等特点的多用途过滤设备。有顶入式及侧入式二种结构形式，配合精抛光、高压喷丸抛光处理，使内外壁更光滑、清洁更容易、过滤残液少，更换滤袋十分方便。
本公司既可提供标准型滤机，亦可提供标专门针对特殊应用而设计的非标准滤机过滤系统，既可胜任普通液体的过滤，亦可应用于食品、卫生和制药等行业，在强腐蚀性的苛刻应用环境中同样游刃有余。

• 设计压力：1.0MPa
• 工作压力：0.6MPa
• 按滤器含袋数分为单袋式、多袋式；
• 袋式滤器根据配用滤袋大小分为1、2、3、4号袋式滤器。
• 以液体进出口的方向分为上进下出、侧进底出式和底进底出式，
• 滤器材质可选，如304、316L、CS碳钢、304涂四氟、PP等
• 袋式过滤器根据不同需要分为：单袋抱箍式、单袋平板式单袋顶入式、多袋摇臂式、热水夹套式过滤器、涂四氟防腐袋式滤器、PP袋式过滤器、PVC袋式过滤器

单袋抱箍式、单袋吊环平板式、设计压力0.4-1MPa

• 单袋抱箍式、平板式过滤器相对顶入式单袋过滤器具有成本相对低廉，适用于要求不高的工作场合，如原水过滤、食品饮料的澄清等根据配用滤袋大小分为1、2、3、4号袋式滤器。安装高度可调，适应具体应用场合空间要求。

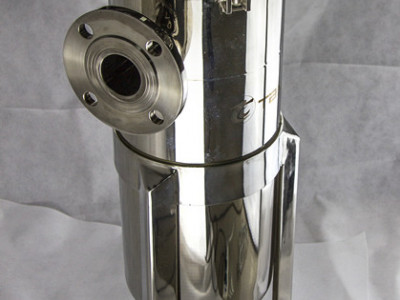

侧入式单袋式滤器

型号	袋号	滤袋规格		进出口(mm)	连接方式	外型参考尺寸（mm）
		直径	长度			A	B	C	D	E
TSYD0101	1号	180	430	DN32 DN40 DN50 及以上	法兰 快装 螺纹	500	380	720	220	Φ170
TSYD0102	2号	180	810			700	730	1070	220	Φ170
TSYD0103	3号	102	230			350	190	430	115	Φ100
TSYD0104	4号	102	380			500	340	580	115	Φ100

单袋弯管顶入式0.4-1MPa、单袋模具顶入式、设计压力0.7-1.6MPa
A模具顶入式单袋式过滤器采用最先进的精密铸模顶入袋式过滤机结构，优化至最佳性能，是目前市面上最受欢迎与好评的袋式过滤机机型。
B弯管顶入式是在模具顶入式基础山衍生出来的简易型，顶入式单袋过滤器可以提供2号、1号和4号标准袋式过滤器，适合处理各种酸碱液体、溶剂以及各中性液体、满足客户最严格的工艺要求。

• 密封效果更好，杜绝侧漏。
• 结构合理，过滤更加稳定,可靠。
• 更换过滤袋更加方便快捷，操作成本更低。
• 安装高度可调，适应具体应用场合空间要求。

型号	袋号	滤袋规格		进出口(mm)	连接方式	外型参考尺寸（mm）
		直径	长度			A	B	C	D	E
TSYDJ0101	1号	180	430	DN32 及以上	法兰 快装	500	380	710	220	Φ170
TSYDJ0102	2号	180	810			700	730	1065	220	Φ170

选型表

型号	袋数	滤袋规格		进出口(mm)	通量 m³/h	外型参考尺寸（mm）
		直径	长度			A	B	C	D	E
TSYD0202	2	180	810	DN80	60	108	1100	1430	Φ450	590
TSYD0203	3	180	810	DN100	90	150	1190	1540	Φ500	640
TSYD0204	4	180	810	DN125	120	150	1250	1630	Φ600	740
TSYD0205	5	180	810	DN150	150	180	1350	1740	Φ650	790
TSYD0206	6	180	810	DN150	180	200	1380	1780	Φ700	840
TSYD0208	8	180	810	DN200	240	200	1460	1920	Φ750	910
TSYD0209	9	180	810	DN200	270	200	1470	1950	Φ850	960
TSYD0210	10	180	810	DN200	300	250	1550	2050	Φ900	1060
TSYD0212	12	180	810	DN200	360	250	1570	2100	Φ1000	1160
TSYD0216	16	180	810	DN200	480	250	1600	2150	Φ1100	1260
TSYD0218	18	180	810	DN250	540	300	1780	2350	Φ1200	1360

典型应用：
袋式过滤器具有处理量大、容污量大、体积小、过滤效果明显、操作简单、运行成本低等特点。在大流量液体过滤，循环水过滤，油脂过滤，医药化工过滤等领域被广泛采用
