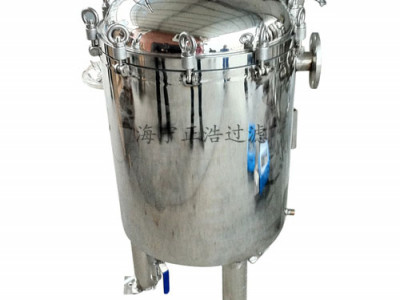

保安过滤器也叫精密过滤器，筒体大都采用优质不锈钢精制而成。内部装过滤滤芯（例如PP棉），主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。用来滤除经多介质过滤后的细小物质（例如微小的石英沙，活性炭颗粒等），根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。
保安过滤器分类：抱箍平底、支脚式；快装吊环平底、支脚式、摇臂式；法兰式；- 设计压力：0.75—1.6Mpa
- 设计温度：20℃~120℃
- 密封型式：O型圈及平垫
- 接口形式：螺纹、法兰
- 适用滤芯：平压、222或226
- 表面处理：亚光喷涂、镜面抛光，电解抛光
- 材 质: SUS304 316L
| 型号 | 理论流量（T/h） | 配装滤芯 | 进出口管尺寸(mm) | 连接 方式 | 排空口尺寸(mm) | 外型参考尺寸（mm） | ||||||
| 根数 | 长度 | A | B | C | D | E | F | |||||
| TSYBB0310 | 0.75 | 3 | 10” | 25-32 | 螺纹 法兰 | 8-15 | 75 | 180 | 550 | Φ170 | Φ215 | 230 |
| TSYBB0320 | 1.5 | 20” | 75 | 180 | 800 | Φ170 | Φ215 | 230 | ||||
| TSYBB0330 | 2.25 | 30” | 25-50 | 75 | 180 | 1050 | Φ170 | Φ215 | 230 | |||
| TSYBB0340 | 3 | 40” | 75 | 180 | 1300 | Φ170 | Φ215 | 230 | ||||
| TSYBB0510 | 1.25 | 5 | 10” | 25-32 | 螺纹 法兰 | 8-15 | 75 | 180 | 560 | Φ200 | Φ248 | 260 |
| TSYBB0520 | 2.5 | 20” | 75 | 180 | 810 | Φ200 | Φ248 | 260 | ||||
| TSYBB0530 | 3.75 | 30” | 25-50 | 75 | 180 | 1060 | Φ200 | Φ248 | 260 | |||
| TSYBB0540 | 5 | 40” | 120 | 220 | 1360 | Φ250 | Φ248 | 260 | ||||
| TSYBB0710 | 1.75 | 7 | 10” | 32-50 | 螺纹 法兰 | 15 | 120 | 220 | 620 | Φ250 | Φ310 | 310 |
| TSYBB0720 | 3.5 | 20” | 120 | 220 | 870 | Φ250 | Φ310 | 310 | ||||
| TSYBB0730 | 5.25 | 30” | 40-65 | 120 | 220 | 1120 | Φ250 | Φ310 | 310 | |||
| TSYBB0740 | 7 | 40” | 120 | 220 | 1370 | Φ250 | Φ310 | 310 | ||||
| 型号 | 理论流量（T/h） | 配装滤芯 | 进出口管尺寸(mm) | 连接 方式 | 排空口尺寸(mm) | 外型参考尺寸（mm） | ||||||
| 根数 | 长度 | A | B | C | D | E | F | |||||
| TSYBY1530 | 11.25 | 15 | 30" | 40-65 | 法兰 | 15 | 3 | 800 | 1580 | Φ350 | 200 | 490 |
| TSYBY1540 | 15 | 15 | 40" | 40-65 | 15 | 370 | 900 | 1830 | Φ350 | 200 | 490 | |
| TSYBY2030 | 15 | 20 | 30" | 50-80 | 20 | 390 | 900 | 1630 | Φ400 | 200 | 560 | |
| TSYBY2040 | 20 | 20 | 40" | 50-80 | 20 | 390 | 1000 | 1880 | Φ400 | 200 | 560 | |
| TSYBY2730 | 20.25 | 27 | 30" | 50-100 | 20 | 460 | 900 | 1680 | Φ450 | 250 | 610 | |
| TSYBY2740 | 27 | 27 | 40" | 50-100 | 20 | 460 | 1100 | 1930 | Φ450 | 250 | 610 | |
| TSYBY3030 | 22.5 | 30 | 30" | 50-100 | 25 | 480 | 900 | 1740 | Φ500 | 250 | 660 | |
| TSYBY3040 | 30 | 30 | 40" | 50-100 | 25 | 480 | 1100 | 1990 | Φ500 | 250 | 660 | |
| TSYBY3630 | 27 | 36 | 30" | 65-100 | 25 | 500 | 900 | 1780 | Φ550 | 250 | 710 | |
| TSYBY3640 | 36 | 36 | 40" | 65-100 | 25 | 500 | 1100 | 2030 | Φ550 | 250 | 710 | |
| TSYBY4030 | 30 | 40 | 30" | 65-100 | 25 | 560 | 1000 | 1850 | Φ600 | 300 | 760 | |
| TSYBY4040 | 40 | 40 | 40" | 65-100 | 25 | 560 | 1200 | 2100 | Φ600 | 300 | 760 | |
| TSYBY5030 | 37.5 | 50 | 30" | 80-100 | 25 | 580 | 1000 | 1880 | Φ650 | 300 | 810 | |
| TSYBY5040 | 50 | 50 | 40" | 80-100 | 25 | 580 | 1200 | 2130 | Φ650 | 300 | 810 | |
