单模光纤PZT拉伸器（光纤PZT相位调制器）

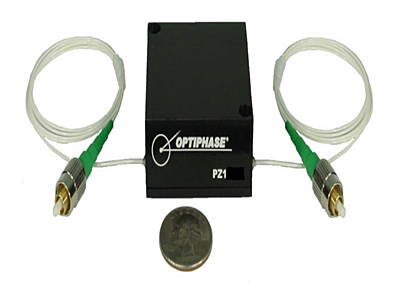

产品描述Optiphase提供的PZ1型小封装光纤拉伸器是一种低成本的光纤盘绕压电陶瓷换能器（Piezo-electric）器件，作为一种性能出色的低成本相位调制器。在众多传感领域有非常重要的应用，典型的应用例如开环解调，干涉型传感器模拟，干涉仪系统的相位调制等等。PZ1型光纤拉伸器标准产品采用SMF-28e光纤或者Panda型偏振保持光纤，超高的性能价格比超过所有其他已知的竞争产品。坚固小巧的封装使得PZ1光纤拉伸器能够容易被集成到小尺寸的系统中，多种输出方式和连接器的选择方便用户使用。公司同时提供针对不同客户应用的定制型产品，例如特殊的封装要求，光纤类型，输出连接器方式，以及频率响应范围等等，请联系我们的销售人员获取更多的信息。
产品特点
■ 高性能
■ 低成本
■ 封装小巧坚固你
■ 独特的多层光纤盘绕技术
■ 可以定制
应用领域
■ 光纤干涉仪
■ 光纤激光器
■ 光纤传感
■ 干涉型光纤传感器
■ 光纤相位调制器
技术参数
| 参数 | 单位 | 指标 | |
| 产品编号 | PZ1-SM4 | PZ1-PM | |
| 工作波长 | nm | 1260-1625 | 1550 （C-band） |
| 调制常数（<5KHz） | radian/V | 1 radian/V @1300nm | 0.2 radian/V @1550nm |
| 光纤拉伸度 | um/V | 0.14 | 0.035 |
| 光程延迟度 | um/V | 0.2 | 0.05 |
| 光延迟 | ps/V | 0.007 | 0.00017 |
| 插入损耗（不包括连接器） | dB | <0.5 （典型值0.2dB） | <0.5 （典型值0.2dB） |
| 工作频率范围 | kHz | DC-80KHz；120-160KHz | DC-80KHz；120-160KHz |
| 偏振消光比 | dB | N/A | ≥24dB(无连接器) ≥22dB(带连接器) |
| 阻抗（off resonance） | nF | 2nF电容量 floating | 2nF电容量 floating |
| 电接口线 | 46cm长30#线 | 46cm长30#线 | |
| 最大工作电压 | V | ±500V | ±500V |
| 工作温度范围 | ℃ | 0 ~ +70 | 0 ~ +70 |
| 光纤类型 | SMF-28e | Panda PMF 1550 | |
| 光纤长度 | m | 12.3m(包括两端各1米尾纤) | 大约4.6米（端到端） |
| 光纤盘绕层数 | layer | 4层盘绕 | 1层盘绕 |
| 输入输出尾纤类型 | um | 900um松套 | 900um松套 |
| 标准封装尺寸 | mm | 51x51x21.5 | 51x51x21.5 |
| 重量 | g | 162 | 162 |
| 连接器类型 | 裸光纤、FC/PC、PC/APC | 裸光纤、FC/PC、PC/APC | |
2 .更好的参数或者其他需求我们可以接受定制
性能展示
产品应用
● 光纤干涉仪
● 光纤激光器
● 光纤传感
● 干涉型光纤传感器
● 光纤相位调制器
订购信息：
