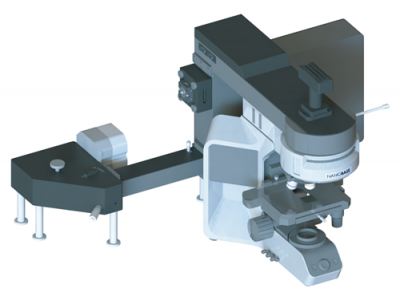

XperRam200组成系统的各部件均来自全球主流厂商。如高灵敏度体相全息透射光栅光谱仪，Andor公司的高性能科研级TE制冷CCD，奥林巴斯显微镜，低波数拉曼滤波器等 。再配以Nanobase公司高效率简介的光路设计和独特的大面积，高速，高精度的振镜扫描模块。系统的光路如下图所示，激光经过振镜反射，再通过扩束镜扩束后进入显微镜，然后再经由物镜聚焦在样品上。信号光则原光路返回，经光谱仪分光后再由CCD采集。Mapping时。振镜控制激光聚焦光斑在样品XY方向上扫描移动，软件记录每一个激光聚焦光斑的位置和其对应激发的光信号，测量拉曼时我们称之为拉曼成像Raman Mapping，测量荧光时我们称之为荧光成像Fluorescence Mapping，测量光电流时即为光电流成像Photocurrent Mapping。
系统特点
>>多种测量模式
一台设备即可实现拉曼成像，荧光成像，光电流成像，荧光寿命成像等多种功能。当需要对样品进行多种测量时，无需移动样品到多台设备上测量。可以对样品同一位置进行拉曼，荧光，荧光寿命，光电流多种测量，不引入样品移动造成的位置误差。
| 拉曼成像 | 荧光成像 | 光电流成像 |
>>快速大面积扫描成像
传统的拉曼光谱系统多通过移动样品台来实现扫描成像，这种方式成像速度较慢，样品台上也无法放置大体积，大重量的样品。XperRam Ultimate光谱系统通过振镜调节激光聚焦光斑的位置完成扫描成像，扫描过程中样品台台保持不动，比起传统的平台位移方式具有扫描速度快，扫描精度高，扫描范围大的特点（扫描范围＞200微米*200微米，步进＜50nm，精度＜10nm，扫描速度＞1000谱/秒）。
>>体相全息光栅Volume Phase Holographic Grating
为了提升系统的灵敏度，XperRam Ultimate的光谱仪采用VPHG透射式体相全息光栅，与传统拉曼光谱仪多采用的反射式光栅不同，，体相全息衍射光栅Volume Phase Holographic Grating(VPHG) 具有衍射效率高，受偏振影响小的特点，透过率高达90%，比传统的反射式光栅大30%。
>>灵活的光谱仪设计-快速更换光栅
谱仪经过特殊设计，光栅即插即用，更换快捷，更换后仅需调节光栅角度。不同的光栅可对应不同的光谱测量范围，客户可以灵活更换光栅应对不同的情况。
>>共聚焦成像
系统采用共聚焦成像，有效抑制杂散光，提升光谱成像质量，可实现3D拉曼成像。
系统参数
| 激光器 | 可选配1-3个激光器 波长：400-900nm 可选配1个光纤接口用于接入外部光源 |
| 显微镜 | 奥林巴斯正置显微镜BX4*，BX5*，BX6* 落射式/透射式LED照明 可选配多种倍率物镜及超长焦物镜 |
| 扫描模块 | 扫描面积：＞200μm*200μm 扫描精度：＜10nm 最小步进：＜50nm 扫描速度：＞1000谱/秒 |
| 探测器 | Andor科研级TE制冷CCD 分辨率：2000*256 像元尺寸：15*15μm |
| 拉曼光谱 | 测量范围：＞5940cm-1 低波数：＜30cm-1 分辨率：＜1cm-1 |
| 荧光光谱 | 测量范围：400-1100nm 分辨率：＜0.2nm |
| 其他选项 | 数字源表用于光电流测量 低温恒温器(2.2K)/高温热台(1500℃) 偏振光测量，低波数滤波器等 系统可定制，详情请联系枫火科技 |
