Fossil是一种测试镜质体反射率和煤品分析系统
软件模块Fossil 数字成像-Basler A102F
• 半自动测量煤岩镜质体 • 1300 x 1024 pixels.
• 必须在DISKUS软件上使用 • Sony线扫描成像CCD
• 火线连接，15fps
软件模块MACERAL 显微镜Leica DM LA / DM 4000 / DM 6000
• 煤品分析是Fossil软件的一个可选项 • 明场光阑孔可调
• 物镜转换盘和扫描台电动控制
产品概述和特点
Fossil——数字相机成像测量镜质体的软件
自由选择测试位置
• 相比于传统单点测试，Fossil在全图范围内进行定标，客户可以使用鼠标点击任意一点测量反射率。
• 十字中心点提供精确测量，测量位置和图片可以同时保存。
• 测量可以完全在屏幕上完成，客户无须长时间使用物镜寻找测试点。
Fossil——测量区域选择
• 测量面积3x3 pixels -15x15 pixels.
• 较大测量面积，噪声低，精度高；较小测量面积适用于不均质区域。
• 1 pixel 等于0.204 µm (50X). 5x5 pixels 区域对应1 µm² ；（0.612×0.612 µm² -3.06 ×3.06 µm²）
Maceral Analysis-Fossil软件的可选模块
• 自动载物台取代传统计点测试。
• 初始化载物台，设置参数：输入垂直水平位置，下一位置的距离。
• 测量过程中实时成像。
• 自动给出煤质分析报告。

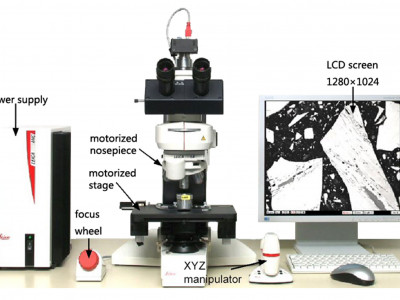

显微镜
显微镜：DM4000M/DM6000M
• 电动载物台
• 卤素灯照明(100 W)
• 物镜: oil 50X (Leica No. 11556023)
• 滤片546 nm, 30nm hw
Fossil主要特点
• 测量快速，半自动测量；
• 自动测量，给出煤质分析数据；
• 测量区域自由选择；
• 测量面积低于1μm2；
• 测量过程中只需一次定标；
• 数据报告含有直方图，数据文件，图片，测量位置等。
