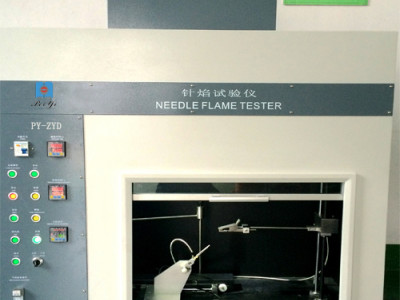

针焰试验仪的依据标准：
依据 IEC 6 0695-11-5：2004 /GB/T5169/T5169.5-2005《电工电子产品着火危险试验 第5部分：试验火焰 针焰试验》、试验火焰 针焰试验方法 装置、确认试验方法和导则 ， 第9部分：着火危险评定导则 预选试验程序而研发的针焰试验仪和针焰试验机。针焰试验是用规定尺寸(0.9mm ) 的针状燃烧器，通以特定燃气 ( 丁烷或丙烷 ) ，以 45° 角定时定向施燃试品，视试品及引燃铺垫层是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。
针焰试验仪的试验目的及方法：
在电工电子设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件，可能会因故障元件着火产生的小火焰而起燃，引发电气火灾，危及设备可靠运行和人身安全。针焰试验是用规定尺寸( ф 0.9mm)的针状燃烧器，通以特定燃气(丁烷或丙烷)，以45°角定时定向施燃试品，视试品及引燃铺垫层是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。
针焰试验仪针焰试验机的 应用范围：
产品适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件、辅件等电工电子设备及其部件、元件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
针焰试验仪 主要技术参数：
1、针状燃烧器：不锈钢，内孔 Φ
2、燃烧器角度：可垂直 ( 调节和测量火焰高度时 ) 和倾斜 45°( 试验时 )
3、引燃铺垫层：厚 10mm 白松木板，覆 12g /m 2 ～ 30g /m 2 标准绢纸，离火焰施加处下 200mm ± 5mm
4、95% 丁烷气 ( 基准气 ) ，也可使用丙烷气
5、燃气焰温梯度：100℃±± 2℃ ～ 700℃ ± 3℃ ( 室温～ 999℃ ) ， 23.5s±1.0s(1s ～ 999.9s)
6、火焰高度：12mm± 1mm ( 可调节 )
7、施燃时间：5s,10s,20s,30s,60s,120s -1 +0 s(1s ～ 999.9s 数显可预置 )
8、持燃时间：1s ～ 999.9s( 数显，可手动暂停保持数显 )
9、试验空间：≥ 0.5m 3 ，背景黑色
10、温度传感器：K 型Φ 0.5mm 绝缘式铠装电偶，铠装套耐热 1100℃
11、外形尺寸：宽 1120mm × 深 520mm × 高 1250mm ，排气孔Φ 100mm
12、试验电源：220V 0.5kVA
针焰试验仪和针焰试验机符合的标准有：
IEC60695-11-5(2004)、60695-2-2（2004）、EN60695；GB5169.5、GB4706
针焰的易耗品及配件：
1、松木版10mm
2、绢纸（ISO4046）12g/m 2 ～30g/m 2 标准绢纸
3、热电偶
4、铜块
5、钢尺
6、接物盘
