德国Spectroscopy & Imaging（S&I）公司是世界知名的共焦显微拉曼光谱仪制造商。在拉曼光谱仪、拉曼光谱显微镜和拉曼过程控制领域拥有世界顶尖的技术，S&I设计的拉曼光谱系统被世界各地科学家使用。针对高端科研领域应用，可提供定制化解决方案，分辨率可达0.2cm-1。提供独特的1064nm 波长选项，具有极致抑制荧光能力。近红外1064nm 的激发是生物，生命科学，化学，地质，刑侦等领域优选波长。S&I公司为领域科研对象提供灵活化，多样化的定制拉曼解决方案，可使用户的科研在仪器方面超越其他的科研团队。S&I拥有独一无二的高灵敏拉曼快速成像Mapping和数据分析处理能力，1500张/秒光谱采集速度。

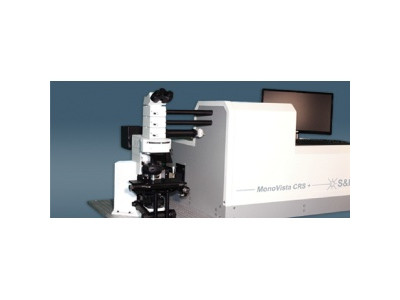

       S&I MonoVista CRS+ 显微拉曼提供了极强的灵活配置性和易操作性。我们提供从常规分辨能力和超高分辨能力的仪器配置解决方案，优秀的抑制杂散光能力，从而获得低波数拉曼光谱。MonoVista CRS+ 显微拉曼系统基于 Olympus microscopes BX53和IX71进行正置和倒置技术方案设计。共焦拉曼显微镜提供的空间分辨率在微米级范围。软件控制XYZ自动台可进行拉曼3D Mapping.



MonoVista CRS系统特点：

● 可同时配置四个激光器，激光从Deep UV – NIR深紫外到近红外波长范围可选

 （266nm、320nm、 325nm、355nm、405nm、 442nm、 457nm、473nm、

    488nm、515nm、532nm、633nm、785nm、830nm、 1064nm 等）

● 双光路设计 UV 和 VIS/NIR激光器电动控制切换，优化激发光及信号光的采

   集效率。

● 自动校准对准光路，简单易用.

● 高光谱分辨可选；FWHM < 0.2 cm-1 @ 633 nm

● 低波数拉曼，超窄带宽notch filters，可至 +/- 10 cm^-1

 （Stokes & Anti-Stokes）

● 超宽光谱测试范围可至 9,000 cm-1 (@ 532nm), 可用于光致发光光谱

● Peltier热电致冷或液氮制冷探测器

● 可以搭配正置，倒置或双筒显微镜

● 电机驱动和压电驱动XYZ 载物台

● EMCCD快速 Raman Mapping

● 高温高压样品台，加热/制冷变温台，氦温恒温台等

  多种样品环境控制附件可选。

● 自动偏振光路控制，用于测量偏振相关性；

● 显微拉曼和 AFM联用；

● 可定制与SEM等真空类设备的联用









显微镜特点：

● 正置Olympus BX53 &或倒置 IX71显微镜



● 双显微镜，由正置和倒置显微镜组成

● UV, VIS 和 NIR 物镜

● 长工作距离物镜

● 电动XYZ 载物台，分辨率小于 50 nm

● 压电 XYZ 载物台，分辨率小于 1 nm

● 激光保护 class I 可选





Raman Mapping ：

                                                      ● 线性Mapping X, Y 和 Z

                                                      ● XY Mapping自动聚焦

                                                      ● XYZ Mapping

                                                      ● 逐点法Mapping

                                                      ● 快速 Mapping

                                                      ● 矩形或自定义Mapping区域

                                                      ● 增强Mapping分析和显示程序













MonoVista CRS 软件控制系统：

● 自动化硬件控制切换

● 自动校准激光输入和拉曼信号

● 波长和强度校正

● 拉曼Mapping自动聚焦

● 逐点法拉曼Mapping

● 多种处理程序

● 荧光和背景信号抑制

● 光谱数据库

● 多种数据输入和输出格式

● AFM 控制等



技术参数

光谱仪主机
光谱仪	PI高性能研究级TriVista光谱仪，具有像差校正。
焦长	500mm；
	或750mm；
光栅	多种规格可选600,1200,2400,3600gr/mm
	如：1800 gr/mm 532 nm激发；900 gr/mm 1064 nm激发
共焦形式	电动控制狭缝，可调范围：10μm-3mm；
	易用共焦模式，可选针孔设计
光谱范围	532 nm：50-9000cm-1；可选低波数小于10cm-1；
	1064 nm：60-3400cm-1；
光谱分辨率	532 nm：1cm-1；可选 0.2 cm-1
	1064 nm：2cm-1；
空间分辨率	径向小于0.5μm，轴向小于1μm （532nm激发时）
	径向小于2μm，轴向小于2μm （1064nm激发时）
光谱重复性	0.1cm-1
检测器	科研级CCD或EMCCD和InGaAs阵列
激光器
波长	可配1至4个激光器，如下列波长可选266nm，320nm，325nm， 355        nm，405nm，442nm，457nm,473nm,488nm，515nm，532nm，633nm       ，785nm，830nm，1064nm 等）
功率	不同功率可选。最大至2000mw
	功率级联可调，可选最大激发功率；
滤波片	532nm：Edge Filter/Notch Filter
	1064nm：Edge Filter边缘宽度小于60cm-1
控制	电动控制激光器切换，光路自动化校准和自动化标定
显微镜
显微镜	正置Olympus BX53MRF 反射显微镜；
	倒置Olympus IX73 反射显微镜
	双显微镜
物镜转轮	6位
照明	LED照明
物镜	标准物镜:10X,20X,50X,100X,
	近红外物镜: 50X
	其他长工作距离物镜可选
成像	高分辨数字CCD成像
载物台	电动控制载物台；
	移动范围：100×75mm；
	精度：0.05μm；
	Z轴控制精度：0.05μm；
	XYZ轴拉曼Mapping控制软件，自动化聚焦功能；
软件
分析模块	Vista全功能智能光谱软件包：数据采集、计算和处理及曲线拟合等各项   功能
控制模块	自动光路准直，自动校准系统，控制光路切换
快速拉曼成像模块	光谱采集速度：1500张/秒
	能实现Y-Z方向快速深度面扫描拉曼成像；
	最大扫描点：＞1024×1024；
	扫描范围：＞100μm×100μm；
数据库	提供数据库软件，并具有建库功能，可实现混合物光谱分离识别
输出数据	ASCII，Excel，GRAMS输出格式，适配兼用通用光谱数据格式
计算机	3,5 GHz Intel i7
	8 GB RAM
	1 TB Harddisk;
	DVD-ROM Drive
	1024 MB ATI显卡
	Two 22” TFT 显示器
	MS Windows 7 Professional
