一、技术说明及使用范围：

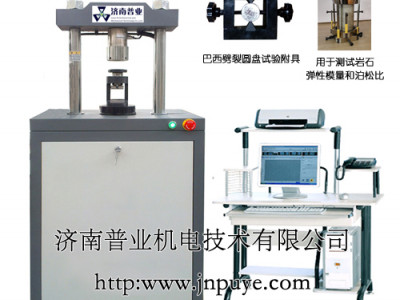

1. 该机主要用于测定岩石抗拉及抗压强度（采用巴西劈裂圆盘试验）软岩的单轴抗压强度的一款多功能试验仪器；在点荷载试验中采用顶尖及碎块加载，点荷载试验是将岩石试件置于两个球形园锥状压板之间，对试件施加集中荷载，直至破坏，然后根据破坏荷载求得岩石的点荷载强度。这种多功能试验仪器有方便、经济、迅速优点的多功能科学测试工具仪器，可用于煤矿、地质、水工、交通、建筑等工程作岩力学性质试验。 2. 主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节(0.2—50mm/min），试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。 3. 本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139－1999《拉力、压力和万能试验机的检定规程》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石单轴压力强度试验。 二、功能及技术参数
1．主机：规格型号：YAW—30T 2．试验力测量： A．试验力测量范围：300kN； B．试验力示值精度：≤显示值的±1%； C．试验力测量分辨率：0.005%FS。 3．位移测量： A．光电编码器测量行程；。 B．位移示值相对误差：±1%； C．位移测量分辨率：0.005mm。 位移值显示：计算机屏幕显示直读数 4．速度控制： A． 载荷等速率控制范围：0.05-8.0kN/S； 等速率控制精度:±5%； B．试验速度控制范围：0.05-50mm/min。 5．承压板尺寸：∮150 mm。 6．最大压缩空间：200mm。 7．试验行程：100mm。 8．立柱间距：300mm 9．控制系统： A．WindowsXP/win7操作平台； B．在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示. C．具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能； D．可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求； E．完成岩石抗拉强度和点载荷强度试验,计算岩石力学参数. 10．适用标准与数据处理： A．用户可以定制符合国家标准或其它标准要求的数据处理软件； B．试验过程能够模拟再现和试验数据的再分析。 11．安全保护装置： A．当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷； B．当丝杠升起达到上极限位置时，行程保护，电机停机； C．具有过流、过压等保护。
