高精确超稳定的X射线镀层测厚仪iEDX-150T

产品概述


产品类型：能量色散X荧光光谱分析设备
产品名称：镀层厚度测试仪
型    号：iEDX-150T
生 产 商：韩国ISP公司
亚太地区战略合作伙伴：广州鸿熙电子科技有限公司

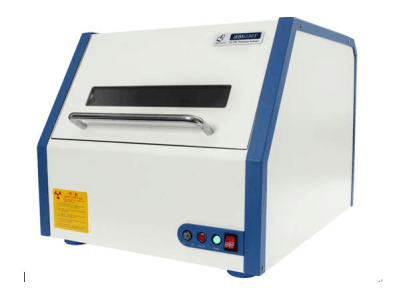

产品图片：



镀层厚度测试仪  iEDX-150T





工作条件
●工作温度：15-30℃	●电源：AC: 110/220VAC 50-60Hz
●相对湿度：<70%，无结露	●功率：150W + 550W

三、产品优势及特征
（一）产品优势

1. 镀层检测，最多镀层检测可达5层，精度及稳定性可控制在+/-5%内。
2. 仪器尺寸：618*525*490mm，样品移动距离：160*150*90mm。
3. 激光定位和自动多点测量功能。
4. 可检测固体、粉末状态材料。
5. 运行及维护成本低、无易损易耗品，对使用环境相对要求低。
6. 可进行未知标样扫描、无标样定性，半定量分析。
7. 操作简单、易学易懂、精准无损、高品质、高性能、高稳定性，快速出检测结果。
8. 可针对客户个性化要求量身定做辅助分析配置硬件。
9. 软件终身免费升级。
10. 无损检测，一次性购买标样可永久使用。
11. 使用安心无忧，售后服务响应时间24H以内，提供全方位保姆式服务。
12. 可以远程操作，解决客户使用中的后顾之忧。
13. 可进行RoHS检测（选配功能），应对新版中华人民共和国RoHS检测要求，欧盟及北美RoHS检测等要求标准，精确的测试RoHS指令中的铅、汞、镉、铬、钡、锑、硒、砷等重金属，测试无卤素指令中的溴、氯等有害元素。亦可对成分进行分析。

（二）产品特征

1. 高性能高精度X荧光光谱仪（XRF）
2. 计算机 / MCA(多通道分析仪)

2048通道逐次近似计算法ADC（模拟数字转换器）。

3. Multi Ray. 运用基本参数（FP）软件，通过简单的三步进行无标样标定，使用基础参数计算方法，对样品进行精确的镀层厚度分析，可以增加RoHS检测功能。
4. MTFFP (多层薄膜基本参数法) 模块进行镀层厚度及全元素分析

励磁模式 50987.1 DIN / ISO 3497-A1
吸收模式 50987.1 DIN / ISO 3497-A2
线性模式进行薄镀层厚度测量
相对（比）模式  无焦点测量 DIN 50987.3.3/ ISO 3497
多镀层厚度同时测量
单镀层应用 [如：Cu/ABS等]
双镀层应用 [如：Ag/Pd/Zn, Au/Ni/Cu等]
三镀层应用 [如：Au/Ni-P/Cu/Brass等]
四镀层应用 [如：Cr/Ni/Cu/Zn/SnPb等]
合金镀层应 [如：Sn-Ni/ABS  Pd-Ni/Cu/ABS等]

5. Smart-Ray. 快速、简单的定性分析的软件模块。可同时分析20种元素。半定量分析频谱比较、减法运算和配给。

Smart-Ray. 金属行业精确定量分析软件。可一次性分析25种元素。最小二乘法计算峰值反卷积。采用卢卡斯-图思计算方法进行矩阵校正及内部元素作用分析。金属分析精度可达+ /-0.02%，贵金属（8-24 Karat) 分析精度可达+ /-0.05kt
Smart-Ray。含全元素、内部元素、矩阵校正模块。

6. Multi-Ray, Smart-Ray. WINDOWS7软件操作系统
7. 完整的统计函数均值、 标准差、 低/高读数，趋势线，Cp 和 Cpk 因素等
8. 自动移动平台，用户使用预先设定好的程序进行自动样品测量。最大测量点数量 = 每9999 每个阶段文件。每个阶段的文件有最多 25 个不同应用程序。特殊工具如"线扫描"和"格栅"。每个阶段文件包含完全统计软件包。包括自动对焦功能、方便加载函数、瞄准样品和拍摄、激光定位和自动多点测量功能。

四、产品配置及技术指标说明

u 测量原理：能量色散X射线分析	u 样品类型：固体/粉末
u X射线光管：50KV，1mA	u过滤器：5过滤器自动转换
u检测系统：SDD探测器（或Si-Pin）	u能量分辨率：125±5eV（Si-Pin:159±5eV）
u检测元素范围：Al (13) ~ U(92)	u准直器孔径：0.1/0.2/0.3/0.5/1/4/4mm(可选)
u应用程序语言：韩／英／中	u分析方法：FP/校准曲线，吸收，荧光
u仪器尺寸：618*525*490mm	u样品移动距离：160*150*90mm



1. X射线管：高稳定性X光光管，使用寿命（工作时间>18,000小时）

微焦点X射线管、Mo (钼) 靶
铍窗口， 阳极焦斑尺寸75um，油绝缘，气冷式，辐射安全电子管屏蔽。
50kV，1mA。高压和电流设定为应用程序提供最佳性能。

2. 探测器：SDD 探测器（可选Si-Pin）

能量分辨率：125±5eV（Si-Pin:159±5eV）

3. 滤光片/可选

初级滤光片：Al滤光片，自动切换
7个准直器：客户可选准直器尺寸或定制特殊尺寸准直器。
(0.1/0.2/0.3/0.5/1/4/4mm )

4. 平台：软件程序控制步进式电机驱动X-Y轴移动大样品平台。
   激光定位、简易荷载最大负载量为5公斤
   软件控制程序进行持续性自动测量
5. 样品定位：显示屏上显示样品锁定、简易荷载、激光定位及拍照功能

6. 分析谱线：
- 2048通道逐次近似计算法ADC（模拟数字转换）
- 基点改正（基线本底校正）
- 密度校正
- Multi-Ray软件包含元素ROI及测量读数自动显示
7．视频系统：高分辨率CCD摄像头、彩色视频系统
- 观察范围：3mm x 3mm
- 放大倍数：40X
- 照明方法：上照式
- 软件控制取得高真图像
8. 计算机、打印机（赠送）

1. 含计算机、显示器、打印机、键盘、鼠标
2. 含Win 7/Win 10系统。
3. Multi-Ray镀层分析软件

注：设备需要配备稳压器，需另计。
