UVP水下颗粒物和浮游动物图像原位采集系统

法国HYDROPTIC公司UVP水下颗粒物和浮游动物图像原位采集系统（深水版）

设备介绍
UVP水下颗粒物和浮游动物图像原位采集系统主要用来研究大型（>100 µm）颗粒物和浮游动物，可以对水中颗粒物和浮游动物进行量化。UVP系统用传统的照明设备和经电脑处理的光学技术，来获得浮游动物原位数字图像，最大操作深度达6000m。

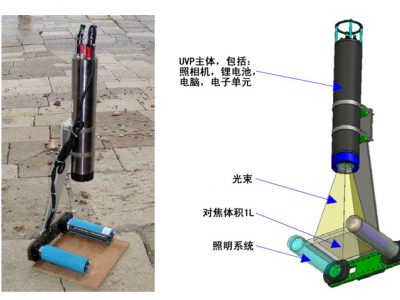

UVP能拍摄到LED闪光灯照射范围内对准焦距的清晰的浮游动物图像。光束照明区域中对焦体积为4x20cm³，这就使得每张图像测样体积为1L。当与传统的CTD测量设备相连时，颗粒物和浮游动物的分布就可以实时显示，并与CTD元数据整合到一起。UVP拍摄到的高分辨率数字图像可以在后期通过电脑进行处理分析。
突出特点

对浮游动物和颗粒物进行垂直剖面观测。 对作业水体环境无特殊要求 最大工作深度6000米 对焦体积1.02升，信息量大 高分辨率的浮游动物图像（1024×1024像素）

与CTD采水器集成使用，能获取各种环境参数 红色LED灯，不影响生物形态和活动 开放式系统使得图像更具代表性 有国内数据库及全球数据库共享平台支撑 可依据用户要求定制

主要应用

• 浮游动物和颗粒物剖面观测
• 浮游动物图像颗粒物图像原位采集
• 集成到CTD采水器上进行颗粒物和浮游动物图像实时采集，跟CTD数据整合到一起

UVP规格
工作深度：0-6000m
UVP规格（H）：110cm
空气中重量：30kg
输入电压：110-230VAC，50-60Hz
接口：RS232，I/O，模拟输入/输出
照明设备：两个玻璃灯罩保护的625nm红色LED灯
快速处理
可选的遥测技术
单独、莲蓬式、ROV、AUV或系泊浮标
即使在强太阳光照下也可以从表层进行采集和处理图像
标准图像体积：1.02L每个画面（大约15cm x 20cm x 3.5cm）
其他体积可按要求定做
图像分辨率：采集目标＞100μm
拍摄图片
图像分析软件—EcoTaxa

将UVP拍摄得到的图片进行处理后上传到EcoTaxa，可以利用EcoTaxa上已有的库或自己已创建的库对图片进行自动鉴定、分类。同时，也可以根据筛选条件绘制相应的粒径谱等。此外，用户也可以在上面对自己感兴趣的区域、项目进行搜索浏览。
