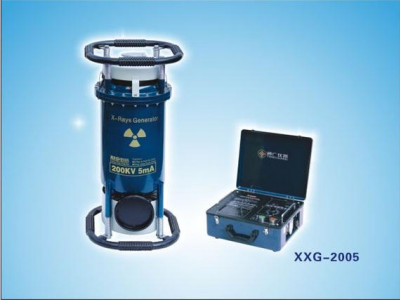

产品名称：波纹陶瓷管定向X射线探伤机
产品型号：XXG-2005
产品品牌：通广
产品概述
变频气绝缘携带式X射线探伤机，是一种先进的无损检测设备，广泛适用于机械制造、石油、化工、轻纺、航空、锅炉、压力容器、冶金、造船、国防工业等部门，尤其适用于野外现场及高空作业。变频气绝缘携带式X射线探伤机采用先进的Z-2000E型控制器。该控制器集国内、外同类仪器之所长，选用先进的人工智能微型计算机控制系统和可控硅调压、可控硅变频稳流、斩波等先进的电子线路。本系列探伤机具有体积小、重量轻、操作简便、工作稳定可靠等优点。
该类一起采用SF₆气体绝缘，将传统的工频变为变频，是当前较先进的X射线检查设备；具有体积小、重量轻、操作简单、携带方便等特点；特别适用于野外、高空作业及现场施工。
控制器与X射线发生器彻底隔离，可防止高压放电冲击控制系统；抗干扰能力强，适应发电机供电。配有电子锁定功能，保证操作者安全。
设计先进、结构合理、工艺精良、调试方便、该控制器可与XXQ/XXH/XXG全系列高压发生器匹配。
功能及特点
波纹陶瓷管辐射探伤机，其X射线管采用电压高、功率大、体积小、性能稳定、寿命长的波纹陶瓷管，使X射线发生器的体积更小，重量更轻，使用寿命更长，抗震方面更优。这是目前其它种类的X射线探伤机所无法比拟的。
技术指标：
输入
交流电源>4KVA 单项50Hz,AC220V±10%
输出
X射线管电流（平均值） 5mA,
高压变压器输入电压波动 ±1%
X射线发生器
冷却方式 强迫风冷
绝缘方式 SF₆气体绝缘
安全工作压力(20℃) 0.35Mpa～0.45Mpa
工作环境
温度 -30℃～+60℃
相对湿度 <85%
海拔高度 1000m
最大穿透厚度条件
钢板 A3(mm)
焦距 600mm
曝光量 ≤30mAmin
胶片 天津Ⅲ型，双面铅箔增感
暗室处理 温度20℃±2℃显影时间5min
光学密度 D≥2.0
控制器
尺寸 365mm×300mm×145mm
重量 12kg
计时误差 5min±10%
工作方式 按1:1方式工作与休息，曝光时间最长可预置时间为9.5分钟(5min)。

技术参数：
型号 XXG－2005
输入电源容量KW 2.0
X射线管电压KV 100～200
X射线管焦点尺寸mm 2.0×2.0
X射线管辐射角度 40+5°
X射线发生器外形尺寸mm 285×285×615
X射线发生器重量kg 18
X射线发生器最大穿透mm 30
控制器重量kg 12
控制器特殊性 通用性
