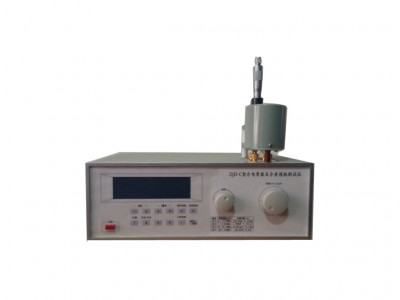

ZJC-B薄膜塑料橡胶高频介电常数测试仪是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。
ZJC-B薄膜塑料橡胶高频介电常数测试仪的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。它以单片计算机控制仪器，测量核心采用了频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q值量程自动转换、数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量时更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
适用领域：
ZJD-B薄膜塑料橡胶高频介电常数测试仪可以用于科研机关，学校，例如一些科研院所，大专院校或计量测试部门的实验室需要用介电常数测试仪对绝缘材料的介电常数进行测试；同时也适用于工厂或单位，例如一些工厂对无机非金属新材料性能的应用进行研究，另外在电力、电工、化工等领域，如：电厂、电业局实验所、变压器厂、电容器厂、绝缘材料厂、炼油厂等单位对固体及液体绝缘材料的介质损耗和相对介电常数ε的质量检测等等。
技术参数：
信号源频率范围：DDS数字合成 10KHz-70MHz
Q测量范围：1-1000自动/手动量程
信号源频率覆盖比：6000:1
Q分辨率： 4位有效数,分辨率0.1
信号源频率精度：3×10-5 ±1个字,6位有效数
Q测量工作误差：<5%
电感测量范围：15nH-8.4H,4位有效数,分辨率0.1nH
调谐电容：主电容30-500PF
电感测量误差：<5%
调谐电容误差和分辨率：±1.5P或<1%
标准测量频点：全波段任意频率下均可测试
Q合格预置范围：5-1000声光提示
谐振点搜索：自动扫描
Q量程切换：自动/手动
谐振指针：LCD显示
LCD显示参数：F,L,C,Q,波段等
夹具工作特性
配置：
| 序号 | 配置 | 单价（万元） | 数量/单位 | 厂家 |
| 1 | Q表 | 1.8万-2.8万 | 1台 | 智德创新 |
| 2 | 夹具 | 1台 | 智德创新 | |
| 4 | 电感 | 九只 | 智德创新 | |
| 5 | 测试线 | 3根 | 智德创新 | |
| 6 | 随机文件 | 1套 | 智德创新 | |
| 8 | 液体电极 | 1套 | 智德创新 |
极片尺寸：Φ50mm/Φ38mm可选
极片间距可调范围：≥15mm
2. 夹具插头间距：25mm±0.01mm
3. 夹具损耗正切值：≤4×10－4 （1MHz）
4．测微杆分辨率：0.001mm
