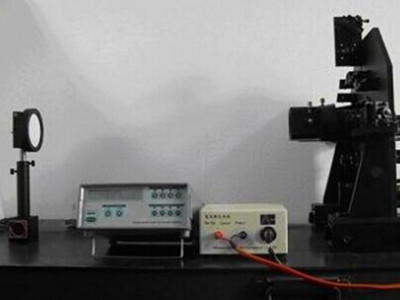

ESG-3D三维电子散斑干涉仪

ESG-3D三维电子散斑干涉仪
（可根据用户要求定制）
利用计算机图象处理技术，可以直接在屏幕上分别观察离面位移W场，面内位移U场。不用传统全息干涉复杂的显影和定影处理，而且便于数据后处理。由于仪器采用了体积小、功率大、性能好的绿泵浦激光器，具有灵巧轻便特点。仪器包括光学机械系统，相移器以及软件，是光学、精密机械、计算机图像处理的完美结合。配上相关附件还可进行电子剪切散斑实验。仪器可用于材料研究、结构分析、非破坏检查，同时也是高等教学的重要仪器。
本仪器可以实现纯粹的w、u、v场及剪切（ESSPI）的图像采集及处理，采用时间相移技术，从而使结果可以数字化输出。

• 仪器配置及参数

成像推荐距离800mm，成像距离范围300~1500mm，测量面积≥300mm²；
测量灵敏度：0.5λ~20λ；
氦氖激光器及调节支架：内腔式，功率大于2.5mw， 波长633nm， 红色氦氖激光；
二维电子散斑干涉仪本体：铝合金阳极氧化发黑，外形尺寸（400*450*600mm³）；
全反射镜及其调节架：λ/4高能全反射镜，反射率≧99%；
分光棱镜及底座：20mm³，分光比1:1±5%；
磁性座：铸铁材质，吸力60kg；
带有相移器的W场分光元件：椭圆半反半透镜，分光比1:1±5%；
ZOOM成像镜及固定装置：28-70变焦镜头；
模拟CCD及电源：日本Watec902H，Watec-902H、灵敏度0.01流明、分辨率570线；
进口图像采集卡及配套线缆：加拿大Cronasplus图像采集卡；
进口相移驱动器：相移灵敏度: ∽20nm/V；
晶体错位镜：Wollaston棱镜，剪切角度0.5度，带有铝合金外框及相移平移支架；
线偏振镜：
定量加载系统：拉压弯三种载荷模拟及相应自由度调节机构，带有力传感器及数码显示；
力传感器：量程1500N、精度±1N；
图像采集、处理及计算软件：结果可以图像数字化输出；

• 选配件

• 隔振台：1m×2m；台高800mm、主动式气垫隔振、5Hz；

B） 模拟加载系统：周边固定受中心载荷圆盘可绕中心旋转试件；
n style='mso-list:Ignore'>B） 模拟加载系统：周边固定受中心载荷圆盘可绕中心旋转试件；
span lang=EN-US style='mso-bidi-font-size:10.5pt;font-family:宋体;mso-hansi-font-family:Calibri'>
基底材料：有机玻璃或铝合金
零场：≤1级条纹
