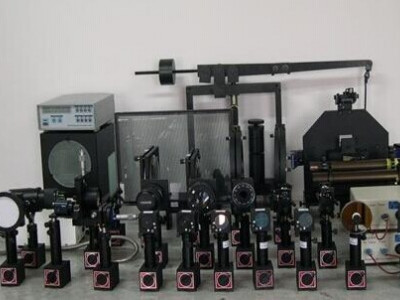

DSE-1数字智能化光测力学综合仪

DSE-1数字智能化光测力学综合仪
系统涵盖了从全息光弹性到电子散斑、电子剪切散斑再到数字相关等光测力学发展历程所经历的大部分实验，按照《光测力学》实验指导丛书包含的经典实验配置各光学元器件。不但有传统的拍照、显定影等湿式处理，也有图像计算机自动采集计算的现代图像处理技术。系统除了推荐的9个典型实验（配实验大纲）外，还允许用户利用散件自由设计并布放诸如迈克尔逊干涉仪、泰曼-格林干涉仪等，适合相关专业本科及硕士研究生教学及科研使用。

• 仪器特征

A）多功能，非接触测量，直观，能获得全场信息、可测量应变、位移、应力，而且具有高的灵敏度；
B）全面及具有灵活性和新颖性，包括：光弹性、现代光测力学、计算机辅助光测力学和形状测量方法；
C）提供各种典型试件，可方便直接通过实验获得结果，便于学生和工程技术人员接受和推广，短期内能迅速掌握，适合较高层次人才培训的需要；

• 仪器功能及参数

A）光弹性实验（Photoelasticity）-获得双折射模型的内部及边界应力条纹。
视场直径100mm；
双光源（含单色钠光λ＝589.3nm和电子白光）；
最小刻度2⁰刻度框；
线偏振镜直径100mm，偏光度99.91%以上，透光度33.5%以上，耐受温度58℃，湿度95%；
四分之一波片直径100mm；
带有数码显示的力传感器，实现拉压弯载荷，量程1500N，精度5%；
B）现代光测力学
（a）全息干涉（Holographic Interferometry）-可以用于离面或面内位移的测量。
氦氖激光：功率≥10mw，外腔式氦氖激光器，波长λ＝6328埃；
非球面镜直径150mm；
f4过半球扩束镜；
λ/4高能全反射镜，反射率≧99%；
渐变分光器，0~95%渐变分光；
周边固定，中心受载圆盘试件；
红光敏感全息干板；
（b）全息光弹性（Holographic Photoelasticity）-可以测量透明模型的等和线，结合光弹性的等差线，可以分析全场应力和接触应力。
氦氖激光：功率≥10mw，外腔式氦氖激光器，波长λ＝6328埃；
非球面镜直径150mm；
f4过半球扩束镜；
线偏振镜直径25mm；
λ/4高能全反射镜，反射率≧99%；
渐变分光器，0~95%渐变分光；
加载系统：实现拉压弯三种载荷模拟及相应自由度调节机构，带有力传感器及数码显示；
力传感器：量程1500N、精度±1N；
双折射试件及有机玻璃试件；
红光敏感全息干板；
（c）高密度云纹干涉(High Sensitive Moire)-在结构上复制的
