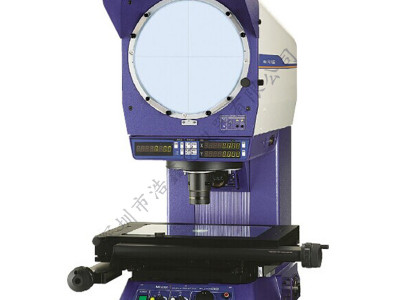

数显投影仪

CPJ-3015数显测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(4+L/25)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。

CPJ-3015测量投影仪器规格参数

金属台面尺寸(mm)　　　　　　　340×152

玻璃台面尺寸(mm)　　　　　　　196×96

X座标行程(mm)　　　　　　　　　150

Y座标行程(mm)　　　　　　　　　50

Z座标行程　　　　　　　　　　(调焦用)(mm) 90(调焦)

仪器测量精度　　　　　　　　　4+L/25

X，Y座标数显解析度　　　　　　0.5um

投影屏尺寸(mm)　　　　　　　　 312，使用范围 > 300 （刻有米字线）。

投影旋转范围　　　　　　　　　0~360o

旋转角度数显解析度　　　　　　1’或0.01o

物镜放大倍数　　　　　　　　　10X(必备) 20X(选) 50X(选) 100X(选)

数据处理系统 Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测

仪器照明　　　　　　　　　　　透射与反射照明光源均为24V，150W卤素灯

仪器电源　　　　　　　　　　　110V/220V(AC)，50/60Hz，总功率400W

冷却方式　　　　　　　　　　　强制风冷(3轴流风扇)

外形尺寸　　　　　　　　　　　770×550×1100

仪器重量单位　　　　　　　　　130 kg

别名：测量投影仪 数显投影仪
