XY-FD-S7（PLC）
上海欣谕真空冷冻干燥机参数表
XY中型冷冻干燥机，简化小型冻干机的繁琐操作，防止物料的污染，加速物料水分升华。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
一．主要特点：
l原位预冻干燥；
l硅油加热，控温精度高，XY冻干搁板温差≤1℃,干燥效果均匀；
l搁板温度可调、可控生产工艺；
l可储存5个程序，每个程序可设24段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；可记录所有操作痕迹；
l由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
l电脑操作，PId控制，可设置开机密码，显示干燥曲线；
l方形托盘不易变形，易于操作，便于清洗；
l配置充气阀，可充干燥惰性气体；
l干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；
二．技术参数：
| 冻干机型号 | XY-FD-S7（PLC） | 备注 |
| 机械性能 | ||
| 板层有效面积 | 0.7㎡ | |
| 冷阱凝冰能力 | 8kg | |
| 最低温度 | ≦-70℃ | |
| 冷凝器降温速率 从+20℃到-40℃ | ≦15分钟 | XY冻干冷却标准 |
| 板层温度范围 | -50~+80℃ | XY冻干温度范围 |
| 板层冷却速率 从+20℃到-40℃ | ≦60分钟（空载） | XY冻干隔板降温标准 |
| 板层升温速率 从-40℃到+20℃ | ≦60分钟（空载） | XY冻干隔板升温标准 |
| 抽气速率： 从大气压抽至10pa | ≦15分钟（空载） | XY冻干真空标准速率 |
| 冻干箱极限真空 | ≦5pa（空载） | XY冻干真空标准 |
| 操作界面 | 手动+半自动+自动 | |
| 界面操作实现 | 各功能一键式操作 | |
| 盘装液体 | Max 10L | |
| 冻干箱 | ||
| 材料 | ANSI 304 | |
| 板层 | 4（可用）+1（辐射板） | 板层间距和板层尺寸可根据客户要求调整 |
| 板层尺寸 | 360（宽）*480（深）*20（厚） | |
| 板层间距 | 50mm | |
| 板层最低温度 | -50℃ | |
| 隔板控温 | 真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。 | |
| 温度均匀性 | ±1℃ | XY冻干隔板控温精度 |
| 表面粗糙度 | Ra≤0.5 μm | |
| 板层平整度 | ≤± 0.5 mm / m2 | |
| 板层结构形式 | 上下表面均无焊点的内焊法 | |
| 冻干箱门 | 高透光亚克力50mm | |
| 锁门方式 | 手动锁门 | |
| 冷阱 | ||
| 材料 | ANSI 304不锈钢 | |
| 盘管形式 | 内置于冷阱 | |
| 冷阱最低温度 | -60℃ | |
| 除霜方式 | 常温自然化霜 | |
| 加热系统 | ||
| 循环泵 | 德国威乐WILO | |
| 导热油 | 美国道康宁5cs 低粘度硅油 | |
| 电加热 | 1kw | |
| 板式换热器 | 瑞典阿法拉伐技术 | |
| 加热速率 | 1℃/min | |
| 真空系统 | ||
| 真空泵 | 浙江谭氏2XZ-8C | 真空泵外置 |
| 真空泵泵头阀 | 西马特 | |
| 真空探头 | 成都正华APG | |
| 抽速 | 8 L/S | |
| 功率 | 1.1KW | |
| 接口 | KF40 | |
| 连接管 | KF40真空不锈钢波纹管 | |
| 制冷系统 | ||
| 制冷方式 | 复叠式制冷 | |
| 制冷剂 | 一元R404a,二元R23 | |
| 冷却方式 | 风冷 | |
| 压缩机 | 法国泰康1.5HP*2台 | |
| 油分 | 美国ALCO | |
| 干燥过滤器 | 丹麦DANFOSS | |
| 压力控制器 | 丹麦DANFOSS | |
| 电磁阀 | 意大利CASTEL | |
| 电控系统 | ||
| PLC | XINJIE | |
| 触摸屏 | XINJIE | |
| 低压电气 | 正泰 | |
| 技术优势 | ||
| 1 | 友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示； | |
| 2 | “配方管理”可设置数条冻干工艺曲线； | |
| 3 | “冷冻干燥”自动过程有阶段显示功能，并可任意跳段； | |
| 4 | “冷冻干燥”过程中可对配方进行随时调整； | |
| 5 | 具有数据、曲线两种记录功能，可根据批号随时调用或打印； | |
| 控制系统 | 上海欣谕HOS-V1 | |
| 尺寸和重量 | ||
| 整机结构 | 真空泵外置 | |
| 冻干机参考尺寸 | 800*1000*1800mm | |
| 重量（约） | 350kg | |
| 电力供应 | ||
| 电压 | 380VAC或220VAC 50HZ | |
| 装机功率 | 4.5KW | 实际功耗小于4.5kw |
| 环境温度 | 5~25℃ | |

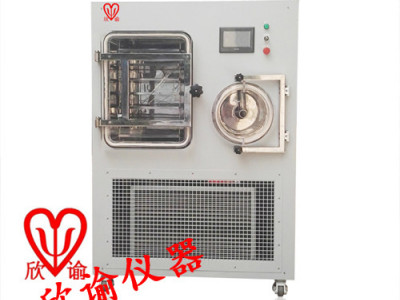

界面和外观照片参考
