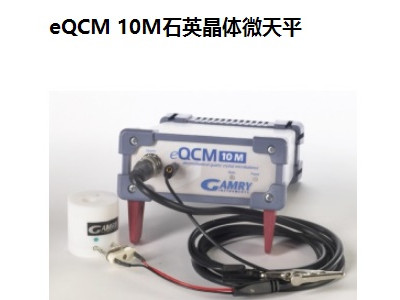

eQCM 10M石英晶体微天平

eQCM 10M石英晶体微天平特征：
> 0.02赫兹的频率分辨率
> 阻抗扫描给予晶体震动的全谱
> 无需手动补偿并联电容
> USB接口
> 集成的QCM和恒电位仪的数据采集
> 数据分析采用Gamry的灵活软件或者广泛使用的Echem Analyst™软件包。
> 包括电解池和五个晶片

eQCM 10M石英晶体微天平应用：
> 聚合物吸附/脱附
> 电活性聚合物
> 锂离子的嵌入
> 离子和溶剂的传输
> 腐蚀研究
> 镀研究
> 欠电位沉积
> 抗体抗原相互作用
> 表面活性剂的吸附
> 自组装膜
> 纳米粒子吸附

> 表面涂层

快速数据采集及拟和
非常高的数据采集速率。和更昂贵的其他分析仪比较，eQCM 10M 是更为经济的选择。

例如，可以在20毫秒以内获取20 kHz的晶片频谱。与其他一些QCM仪器 相比，它不依赖于锁相振荡器，所以它不需要手动取消并联电容。

晶片的频谱是建立在一个有规律函数的线性拟合， Pade近似方程，并且分别提供一系列的窜联共振频率和并联共振频率，fs和fp。凭借这两个参数，除了质量变化信息，还可以获得膜的粘弹性质的变化。同时也可以使用这两个参数来获得衰减因素，Qr，其可以很好的定义膜的特性，从一个僵化的膜到粘性膜的变化信息。

eQCM 10M石英晶体微天平软件
GAMRY的谐振器软件控制QCM和Gamry电化学仪器。谐振器软件配备了物理电化学技术。

电化学技术
> 循环伏安
> 线性扫描伏安法
> 计时电流
> 计时电位
> 计时电量
> 控制电位库仑
> 重复计时电流
> 重复计时电位
> 多步骤的计时电流

频率数据和电位数据同时显示在数据采集图中。下面是在金电极上的铜膜的循环伏安中的QCM和电化学数据。

采用GAMRY Echem analyst 的数据分析

当你采用10 M Gamry的eQCM和Reference 600 TM的结合，就可以建成目前最好的电化学石英晶体微天平。数据可以通过Gamry 的强大Echem 电化学分析软件提供一个直观的感受，包括分析和报告文稿。显示标准的电流/电压曲线，频率数据图。其他绘图格式例如?m对电荷（库仑或摩尔）或Qr随时间变化的曲线也可以自由选择。线性拟合的?m与进入或进出膜的物质摩尔质量的变化曲线。

在Echem电化学分析软件中，电流/电压数据覆盖高频数据作为标准数据分析的一部分。我们给予您可以灵活安排任何方式的图表。

此外，采用Visual Basic® 编写的 Echem电化学分析应用程序，大幅度提高修改数据处理的能力。例如，如果你想计算聚合物薄膜中发生氧化还原反应的溶剂通量，你可以写一个自定义的脚本来计算显示通量与电位，时间，或充电的关系曲线。

谐振器甚至有能力记录晶体的整个相对阻抗谱到数据库，包括每个数据点（或每隔n个点）。这激动人心的功能，让你调查实验现象的更多细节。Echem电化学分析软件或任何其他光谱绘图或分析程序（如Mathcad或MATLAB）都可以打开结果而建立模型。

单机使用
eQCM 10M系统也可以被用来作为一个独立的仪器来使用。如果你有兴趣研究质量的变化过程，如形成的自组装单层，细胞吸附，或蛋白质结合过程，你会发现eQCM 10M是一个方便的选择。数据分析可以通过GAMRY的强大和灵活的Echem电化学分析软件包完成。

腐蚀工程师对腐蚀过程中的质量的变化也会感兴趣和感觉该技术特别有用，因为金属晶片相关频率的变化可以直接获得物质增重或损失。你甚至可以自定义的数据分析脚本软件，根据质量损失随时间变化率的基础上自动计算出腐蚀速率。

eQCM 10M石英晶体微天平系统信息
eQCM 10M与Gamry谐振器软件，Gamry Echem分析师软件，快速启动指南，硬件操作手册（光盘版），软件操作手册（CD），一个eQCM电解池，AC电源适配器，一个USB接口电缆，一个BNC电缆, 一个恒电位仪接口电缆，5 个涂金层的石英晶片。

eQCM 10M提供为期两年的工厂保修服务。

eQCM 10M通过连接到一台计算机与一个Gamry恒电位仪，至少含有PHE200™许可证的软件完成测量，然后通过Echem结合的QCM和电化学数据分析软件包完成数据的分析。这个 Gamry恒电位仪可以是型号Reference 3000™，Reference 600™, Reference G750™，或者G 300™。分析软件与微软的Windows XP，Windows Vista®或 7是兼容的。

eQCM 10M石英晶体微天平相关配件
> eQCM 电解池
> 5兆赫，直径为1.37厘米AT切的涂金层的晶片

> 5兆赫，直径为1.37厘米AT切的碳包覆晶片
