1 本系统满足我国现行的国家标准和规范：
《上海市固定污染源非甲烷总烃在线检测系统安装及联网技术要求》
《固定污染源排放烟气连续监测技术要求及检测方法》〔HJ-T76-2001〕
《污染源在线自动监控（监测）系统数据传输标准》〔HJ-T212〕
2 系统设计
2.1 系统说明
分析原理：FID色谱
取样方式：直接采样式，带过滤取样组件
检测原理：系统由采样器采样，样气至气体预处理系统，对样气除水、除尘，经处理后的洁净样气进入非甲烷总烃分析仪。采用国标法FID双色谱柱分析非甲烷总烃浓度值，同时收集温压流检测器分析的固定源温度；压力、流速的数据，分析非甲烷总烃的排放量、排放速率。
2.2 NMHC连续监测系统主要技术参数：
| 组分名称 | 最小量程 | 最大量程 | 测量原理 |
| NMHC | 0~5ppm | 0~5000ppm | 色谱原理（FID) |
NMHC最低检出限：0.05ppm；
NMHC 零点漂移： 每一循环自动校零；
NMHC 量程漂移：<3% F,S/4h ；
样气流量：>5 L/min
系统响应时间：约70s
人机界面：背光液晶显示 操作界面
3 NMHC分析系统技术方案介绍
3.1 NMHC分析系统主要部件
· 1套取样及样气输送装置
· 1套样品预处理系统
· 1套彩色触摸屏综合显示控制系统
· 1台NMHC分析仪
· 1套零气发生器
· 1台氢气发生器
· 1套校准设备，提供分析系统标准气
3.2主要技术特点：
1. 采用成熟的色谱原理分析方式，测量结果科学，符合检测规范。
2. 成套分析系统技术成熟，业绩多，产品质量可靠
3. 采用专用零气发生器产生分析仪用零气，基本消除了干扰组分，测量精度高
4. 系统采用成套设计理念，人机界面友好，自动化程度高，后期维护方便
5. 系统采用著名品牌智能化分析仪表，维护工作量小、数据处理快速方便
6. 取样及样气预处理系统全自动运行

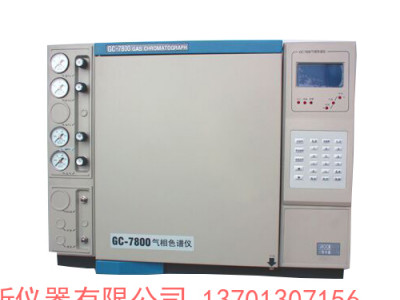

GC-7800甲烷/非甲烷总烃在线气相色谱仪
仪器特点
GC-7800甲烷/非甲烷总烃在线气相色谱仪是针对目前国内环保行业对空气质量检测的要求，根据《HJ/T38-1999》标准，在实验室非甲烷总烃色谱分析仪的基础上，采用本公司油田录井、矿井气体在线分析的技术，融合国内外同行业的先进经验，自行开发的一款新产品。本产品在具备各种性能指标要求的前提下，针对用户的具体要求，做到实用性最强，性价比最高。
仪器性能
· 采用高灵敏度FID检测器。
· 独特的色谱柱切换和组合技术，先进的模块化放大系统仪器电路实行高集成，模块化设计，运行稳定性极高。
· 全自动十通阀在线实时进样，专用色谱柱，分析速度快。
· 仪器具有断电保护，自动点火等各种功能，确保整套仪器的高灵敏度，高稳定性，高重复性。
· 自动进样系统可接入各种方式的样品输入，确保做到实时采样，实 时出结果。
技术参数
| 项目 | 指标参数 |
| 监测能力 | 甲烷 ,非甲烷总烃 |
| 量程 | 甲烷（0 -10000）mg/m3 非甲烷总烃（0-10000）mg/m3 |
| 检测器 | 高灵敏度氢火焰离子化检测器（FID） |
| 检出限 | ≤0.1ppm（甲烷）（v/v）≤0.04ppm（v/v）(非甲烷总烃) |
| 重复性 | RSD≤2% |
| 工作环境 | 温度（5-50）℃湿度（10%-90%）RH% |
