高真空低温管道/真空不锈钢管道

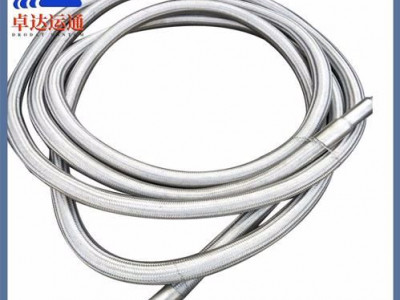

成都卓达运通不锈钢真空软管
（一）真空软管特点：
真空软管技术设计

1. 真空软管可以按照现场情况调整供液系统位置，真空软管弯曲半径小
2. 保冷效果好，使用时软管外表不结冰、不结霜。
3. 真空软管两端配以贮槽和槽车用的快速接头
4. 有特殊需求的客户定制特殊结构形式的真空绝热软管

真空软管选材

1. 内外层均为特种优质不锈钢金属软管（304不锈钢）
2. 夹层中采用目前先进的专用多层绝热材料
3. 导热系数低的支撑

（二）真空软管的运用
真空软管主要运用：槽车冲排液体；贮槽与低温用液设备之间硬连接转换；真空硬管与低温用液设备之间的转换，用于LNG码头上、下船和LNG卸车的输送管，用于超导电缆低温环境等。


• 技术参数设置

真空软管技术参数设置
管道	公称通径	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
规格	内管	Ф10	Ф15	Ф20	Ф25	Ф32	Ф40	Ф50	Ф65	Ф80	Ф100
（mm）	外管	Ф34	Ф40	Ф52	Ф64	Ф84	Ф84	Ф104	125	Ф150	Ф185
工作压力		根据用户需要设计≤3.2MPa
设计温度		-196℃
工作介质		LO2、LN2、LAr、LH2
内、外简材质		SUS304
结构形式		高真空多层绝热
夹层压力		＜0.004pa
管道真空漏率		＜2*10-10PaL/S
