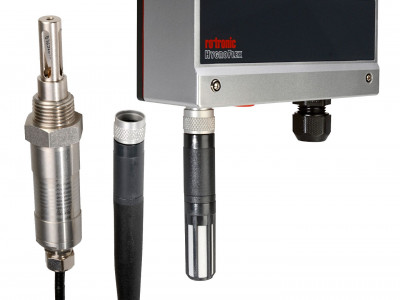

可互换探头的温湿度变送器，测量相对湿度和温度，可计算所有湿度学参数
主要应用：应用于暖通空调、工业处理及制药领域
类 型：2线制或3/4线制
安装方式：管道安装/壁挂安装
产品选型：（水平安装可带显示，3/4线制显示带趋势指示和按键）
2 线 制- - -管道安装：垂直/水平/无显示/带显示（无背光）
探头直径15mm，长度85mm+杆125mm=210mm
壁挂安装：水平/无显示/带显示（无背光）
探头直径15mm，长度85mm
3/4线制---管道安装：垂直/水平/无显示/带显示（有背光）
探头直径15mm，长度85mm+杆125mm=210mm
壁挂安装：水平/无显示/带显示（有背光）
探头直径15mm，长度85mm
兼容产品：所有HC2探头（详见2014产品样本6-15页）
随 附：产品合格证
说明书
安装用螺丝和涨栓
六角扳手
常用配件：标准探头 HC2-S
2米探头延长线
调式电缆：AC0006/AC3009（配合HW4软件使用）
安装套件：导轨支架（壁挂安装）AC5002
安装法兰（管道安装）
校准设备：ER-15/ERV-15/EDM15/15
校准方案：用温湿度发生器校准
ER-15/ERV-15/EDM15/15配合湿度溶液
可带国家资质计量证书
| 技术数据 | HF520 2线制 | HF53/4/x 3/4-线制 | HF56x,交流供电 3/4-wire线制 | HF55x,数字输出 3/4-wire线制 |
| 概述 | ||||
| 参数 | 湿度和温度 | |||
| 计算值 | 所有湿度学参数 | |||
| 外壳材质/防护等级 | ABS / IP65（带USB或以太网的型号IP40） | |||
| 尺寸 | 129 x 72 x 45 mm ( D/W型) | 192 x 102 x 52 mm ( D/W型) | 129 x 72 x 45 mm (D/W型) | |
| 重量 | 220 g | 500 g | 220 g | |
| 探头材质 | 取决于探头 | |||
| 探头连接/接口 | E2（螺纹连接）/ UART | |||
| 过滤器材质 | 取决于探头 | |||
| 显示 | LCD，1或2位小数，不带背光，导航菜单，4个按键 | LCD，1或2位小数，带背光，导航菜单，4个按键 | ||
| 电气连接 | 螺丝压紧端子，M16电缆密封接头，USB/以太网插孔 | 电缆锁紧头 | 螺丝压紧端子，M16电缆密封接头，USB/以太网插孔 | |
| 供电 | 10…28 VDC | 15…40 VDC / 12…28 VDC 电气隔离 9…36 VDC / 7…24 VAC | 85…240 VAC | 通过以太网供电(PoE) IEEE 802.3af |
| 电流消耗 | 2 x 20 mA max. | 270 mA max. (无太网) 420 mA max. (有以太网) | 30 mA max. (无以太网) ) 45 mA max. (有以太网) | CLASS 1 |
| 外壳材质/电路 | -25...60°C / -10...60°C (带显示) 0…100 %RH | -40…60 °C / -10…60 °C (带显示), 0…100 %RH | ||
| 探头测量范围 | 取决于探头 | |||
| 固件升级 | 通过HW4软件 | |||
| 调试接口 | UART调试接口 | |||
| 兼容性 | EMC Directive 2004/108/EC | |||
| 防火等级 | 对应UL94-HB | |||
| 认证 | 符合21 CFR Part 11 and GAMP5 | |||
| 湿度测量 （取决于探头） | ||||
| 传感器 | ROTRONIC Hygromer IN-1 | |||
| 测量范围 | 0…100 %RH | |||
| 23°C ±5 °C下的精度 | ±0.8 %RH | |||
| 在23 °C三点校准 | 10, 35, 80 %RH | |||
| 长期稳定性 | <1 %RH/年 | |||
| 响应时间 | <15 s t63 (63 % of a jump 35…80 %RH)无过滤器
| |||
| 刻度范围 | -999…+9999 units工程单位 | |||
| 最大风速 | 40 m/s | |||
| 温度测量 （取决于探头） | ||||
| 传感器 | Pt100 Class A | |||
| 测量范围 | -50…100 °C | |||
| 23°C ±5 °C下的精度 | ±0.1 °C | |||
| 校准点 | 1 | |||
| 长期稳定性 | <0.1 °C /年 | |||
| 响应时间 | <15 s t63 (63 % of a jump 35…80 %RH),不带过滤器 | |||
| 刻度范围 | -999…+9999 units工程单位 | |||
| 模拟输出 | ||||
| 数量 | 2 | 无模拟输出 | ||
| 电流 | 4…20 mA | 0(4)…20 mA | ||
| 电压 | N/A | 0…1/5/10 V | ||
| 电气隔离 | N/A | HF54 and HF56 和 | ||
| 最大负载 | 2x500 Ω
| ≤2x500 Ω (电流输出) ≥1 kΩ/V (电压输出) | ||
| 数字量输出 | ||||
| RS-485 | 无数字输出 | RS-485 & 模拟量 | RS-485 | |
| USB | USB & RS-485 &模拟量 | USB & RS-485 | ||
| 以太网 | 以太网 RJ45 & RS-485 &模拟量 | RJ45以太网& RS-485 | ||
| 无线 | 无线& RS-485 &模拟量 | 无线& RS-485 | ||
