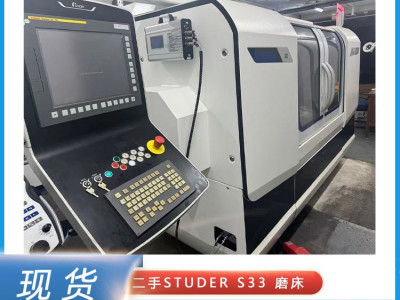

Studer S33 磨床
配置：发那科系统，2个内圆磨头，1外圆磨头
详细清单见：Studer S33 PDF文件
工作时长：15634小时，在用状态
出厂日期： 2016年5月
瑞士斯图特(STUDER) S33万*内外圆磨床的综合技术参数，依据可靠来源整理：
一、核心参数
00001.
加工范围
00002.
· 顶*距：400/650/1000/1600 mm（可选）14
· 中心高：175 mm14
· 最大工件重量：
· 两顶*支撑：80 kg（650 mm顶*距）/120 kg（1000 mm顶*距）6
· 卡盘支撑：150 kg14
00003.
砂轮系统
00004.
· 外圆磨削：
· 砂轮尺寸：500 mm（直径）×63 mm（宽度）/80 mm（可选），孔径203 mm6
· 线速度：最高50 m/s6
· 头架角度：0°/15°/30°（固定式）或自动1°分度（转塔式）16
· 内圆磨削：
· 主轴转速：20,000–120,000 rpm（可选多档）6
· 安装孔径：100 mm/120 mm6
· 驱动功率：7.5 kW/9.0 kW（变频控制）6
00005.
工件头架
00006.
· 转速范围：1–1,500 rpm（无级变速）26
· 配合锥度：莫氏5号或ISO 506
· C轴功能：支持非圆成型磨削及螺纹磨削，分辨率0.0001°16
· 扭矩：70–250 Nm（活主轴）6
00007.
尾架
00008.
· 套筒行程：35 mm，直径50 mm6
· 锥度：莫氏3号6
· 精密微调：圆柱度调整范围±40 μm，精度0.0001 mm6
二、运动性能
00001.
行程与精度
00002.
· X轴（横向）：
· 最大行程：285 mm
· 速度：0.001–10,000 mm/min
· 分辨率：0.0001 mm（线性光栅尺）6
· Z轴（纵向）：
· 最大行程：800 mm（650 mm顶*距）/1,150 mm（1,000 mm顶*距）
· 速度：0.001–20,000 mm/min6
· 工作台回转角度：±8.5°（锥形磨削）6
· 定位精度：0.005 mm，重复定位精度0.002 mm6
00003.
表面加工精度
00004.
· 直线度：
· 650 mm长度：≤0.0025 mm
· 1,000 mm长度：≤0.0030 mm6
三、结构与控制系统
· 床身材料：Granitan® S103人造花岗岩（高稳定性、减震）12
· 防护：全封闭外罩+双滑动门16
· 数控系统：FANUC 21i-TB6
· 接口：支持自动上下料系统及在线测量26
· 功耗：总功率20 kVA，气动压力5.5 bar6
· 机床重量：4,000 kg（650 mm顶*距）/5,000 kg（1,000 mm顶*距）
