大气监测设备

消耗臭氧层物质（Ozone-Depleting Substances, ODS）包含多种卤代烃类，主要用于制冷、清洗和发泡。这些工业生产的化合物能与臭氧发生自由基反应，使平流层臭氧量急剧减少甚至形成臭氧空洞，导致过量紫外线辐射到达地球表面，危及人类和地球生物圈的安全。同时，大部分ODS（包括Halon，CFCs，PFCs，HFCs 和HCFCs等）也是重要的温室作用气体。它们能够吸收某一光谱范围的地球红外辐射，而这一光谱范围的能量不能被二氧化碳(CO2)或水汽吸收。由于卤代烃分子吸收地球辐射能量的效率比CO2分子高出数千倍，因此即使含量很低，大气中卤代烃也对气候系统的辐射强迫贡献很大，其中CFCs的全球变暖潜能是CO2的1万倍，HFCs约是CO2的140-11700倍，PFCs约是CO2的6500-9200倍。

为了避免臭氧层受到进一步破坏，联合国于1987年发起《蒙特利尔议定书》，在全球范围内限制ODS的使用和排放。为了证明《蒙特利尔议定书》的履约成效，需要对大气环境中的ODS浓度进行长期监测和研究。

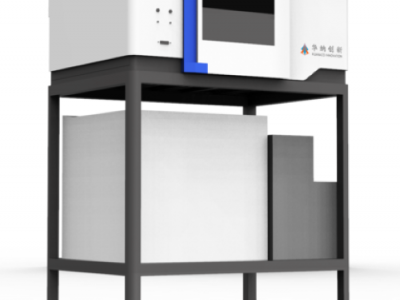

环境空气中ODS的含量在ppt（万亿分之一）级别，是普通大气污染物浓度的千分之一甚至百万分之一，对灵敏度和精度的要求远超常规VOC监测方法所能达到的水平。华纳创新ODS5-PRO系统是国内首套商品化的高灵敏度环境空气ODS监测系统，该系统与中国气象局联合开发，采用专利双捕集阱低温预浓缩进样系统，以气相色谱-质联用仪（GC-MS）为分析仪器，配合全自动化控制系统和软件平台，可对大气中极低含量的CFCs、HCFCs、Halons、HFCs、PFCs、SF6、其他含卤溶剂（CH3Cl、CH3B、CHCl3、CH3CCl3、C2HCl3、C2Cl4、CCl4）约50种卤代温室气体进行高精度自动化观测，是世界上对大气中卤代温度气体分析种类最多、分析精度最高的分析系统之一。

系统主要特点：


1.     大体积进样

采用高精度质量流控制器控制进样体积，样品量可达2L甚至更高，极大提高分析精度。


2.     双捕集阱设计

采用具有宽线性温度范围的双捕集阱，多次进行热解析和浓缩，可使目标物从干扰组分中得到进一步分离和纯化，从而保证样品分析的高灵敏度和重现性。


3.     超低温捕集与急速变温系统

系统内置超低温制冷系统，最低温度达-180℃，可以冷凝大气中绝大多数含卤气体组分，甚至包括沸点极低的含氟气体。因此可以扩大检测气体范围，也能够避免不同气体组分在较高的温度下在捕集阱中相互反应，从而提高了气体组分的分析准确度。
系统的急速变温系统可实现从-180℃至100℃，以及从100℃至-160℃的急速变温，极大提高吸附解析效率。


4.     智能化控制，全自动结果解析

系统配有流程控制软件和数据采集/处理软件。
流程控制软件可通过预设程序，自动控制阀门位置、捕集阱温度等重要参数以及气相色谱和质谱的运行，从而实现了系统的全自动智能化运行。
数据采集/处理软件可自动记录并存储谱图数据，完成谱图积分、数据处理、结果比对等功能，能够实现分析结果的自动存储、数据处理、人工质量控制和自动计算。



系统可监测物种与精度：
见附件
系统配置：

名称	单位	数量	备注
高灵敏度环境空气ODS监测系统主机	台	1
气相色谱仪	台	1
四级杆质谱仪	台	1
质谱仪真空泵	台	1
主机真空泵	台	1
氦气净化器	台	1
不间断电源（UPS）	台	1
专用落地式台架	个	1
大气自动采样泵组	台	1	可选配置
多通道采样瓶架	套	1	可选配置
标准气体（包含惰性内表面气瓶）	个	1	可选配置

电气及气体需求：

项目	需求	备注
系统电源	220V   10A 独立供电插座
色谱电源	220V   10A 独立供电插座
质谱电源	220V   10A 独立供电插座
氦气	BIP高纯氦气	连续运行时建议2瓶并联使用
氮气	纯度99.999% 含水量<2ppm	连续运行时建议4瓶并联使用
