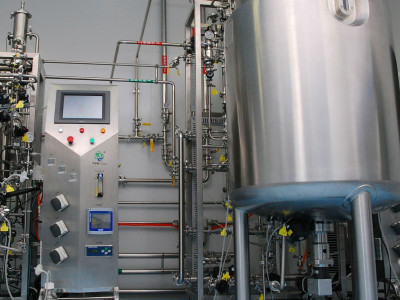

悬浮细胞培养生物反应器（20L-5000L）

悬浮细胞培养生物反应器（20L-5000L）
  产品应用
· 哺乳动物、昆虫细胞培养
· 悬浮细胞培养
· 球形微载体贴壁细胞培养
· 疫苗、重组蛋白和单克隆抗体的生产工艺开发及样品生产
· 工艺开发、优化、鉴定
· Scale-UP放大研究
· 种子生产、扩增
· 中试生产、规模生产
· 批次、流加、连续或灌注模式进行工艺策略开发

产品特点
· 一键式全自动（50L以下规模可选配自加热反向）灭菌技术，冷点测温，保障灭菌可靠性
· 模块化整体设计，可实现反应器之间无缝对接
· CFD流体模拟搅拌方式，保障混合效果
· 冷却、加热双向温度控制，自适应PID，不受环境温度影响；温控精度±0.1℃，大幅度升温不超调
· 氧气、压缩空气双模式溶氧控制，可自动切换，满足不同生长阶段DO控制工艺
· 一次灭菌无限次取样技术，无残液排放、安全可靠
· 工艺参数预设值、过程参数、故障报警、登陆登出记录、操作记录等永久储存，并可随时调阅分析
· 可实现互联网连接，实现手机或电脑远程监视及控制
· 开机及细胞培养过程中仪器仪表自检功能，确保细胞培养控制稳定
· 可预设断电自动重启功能；当厂区停电后恢复电力供应时，设备可自动恢复至停电前自动控制状态
· 具备过程参数定时启动、定时关闭、定时自动更改控制数据等功能。
· 具备曲线记录功能。
· 简单、快速、安全的管道操作
· 标准模块化的设计、组件与 PLC 软件库
· 已获验证的无菌设计和稳定性，确保工艺的可靠性
· 已获验证的硬件设计与控制软件
· 满足cGMP、FDA要求

产品解剖图

产品参数
· 工作体积：20L-5000L（总体积30L-6000L）
· 罐体材质：316L不锈钢罐体
· 罐体结构：带夹套、保温层
· 抛光要求：内抛光≤0.4μm
· 灭菌方式：全自动在线灭菌，冷点温度计保障灭菌效果
· 温度控制：电加热，冷水换热器冷却
· 搅拌方式：多种搅拌方式可选，不同培养工艺选择不同搅拌方式
· 表层进气：表层压缩空气进气
· 深层进气：包含氧气、二氧化碳、压缩空气三路进气
· 智能pH电极，光学DO电极
· 三套蠕动泵，0-100rpm可调，可支配
· 顶部一体式灯镜，侧部长条式视镜
· 爆破片、压力释放阀等安全性保障
· 控制柜：304不锈钢控制柜，个性化设计，占地面积小，维护方便，美观
· 西门子PLC控制，12”触摸屏人机交互

控制范围及精度
· 温控范围：20-40℃，控制精度±0.1℃
· pH控制范围：2-12，控制精度±0.02
· DO控制范围：0-100%空气饱和度，控制精度±5%
· 转速控制范围：0-200rpm，控制精度±0.1rpm
· 压力控制范围：0-1.5bar，控制精度±0.1bar

选配
· 可选配旋转过滤器及废液管，用于灌流培养
· 可选配补料、接种、收货、进气、排气等管路单独全自动灭菌
· 可选配双pH、DO电极及控制
· 可选配称重模块，料重可参与自动控制
· 可选配上位机，配备曲线记录，并进行多批次曲线的对比，便于生产管理
· 可选配全自动在线清洗功能
· 可选配顶盖升降系统（根据罐体积与搅拌形式、实际配置略有不同）
· 可选配细胞浓度在线监测电极，可在线监测细胞生长过程，优化收获时间
· 可选配一次性无菌取样系统
· 可选配短信或微信报警，定时推送各项数据，真正实现无人值守
