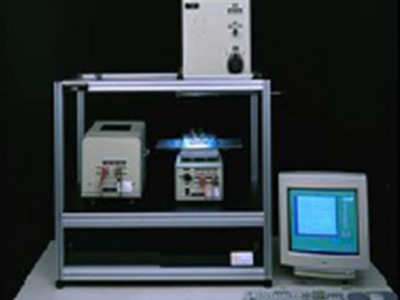

光电性能测试系统 IV400LSN

电流电压（IV）的测量为光电/光伏设备提供了一个主要表征方法。 Protoflex的IV400LSN测量系统为整个光电/光伏设备提供了电子测量和测试设备的软件。该系统主要组成部分包括：定制设计的软件，电子测量与太阳能模拟器。

A.4 Solar Simulator 太阳能模拟器

Protoflex’s I-V System includes a solar simulator with a filtration component that provides light for the measurement of the solar cell, Model LS400N.

Protoflex的IV系统包括一个太阳能模拟器，有过滤组件，能提供太阳能电池的测量的光源，

型号：LS400N。

§ Provides light to areas 10cm x 10cm and 15cm x 15cm

光源范围：10cm x 10cm 及 15cm x 15cm

§ Illumination of 1 sun intensity over 15cm x 15cm

1太阳光照强度: 面积15cm x 15cm

§ ±3% uniformity, over 10cm x 10cm area at a 23 cm working distance

±3%均匀度，面积10cm x 10cm，23 cm工作距离

§ Low cost quartz tungsten halogen bulbs

低成本石英卤钨灯泡

§ Manually operated shutter

手动操作快门

§ Custom filter support mount for 2” x 2” filters (A.5)

自定义过滤器安装支持2“× 2”过滤器(A.5)

A.5 Measurement Fixture测量夹具

· Stages have been modified from Protoflex’s original models to perform measurement on a Silicon based solar cells. 在Protoflex

原来的模型基础上，台阶已经做了修改，太阳能电池的测量是在硅衬底上进行。

· Can accommodate samples up to 10cm x 10cm

可容纳样品尺寸至 10cm x 10cm

· Samples will be held by their edges

样品由边缘托起

· Contact can be made from top of sample

接触点可由样品顶端开始

· Light tight enclosure for dark IV measurements

光源紧紧密闭于IV测量的黑暗空间

· To include 2 adjustable probes

含2个可调节探针

A.6 校准参考探测器

在设置模拟器强度的时候，可以买一个校准参考单元。校准参考单元是晶体硅电池，永久安装在保护外壳里面。
