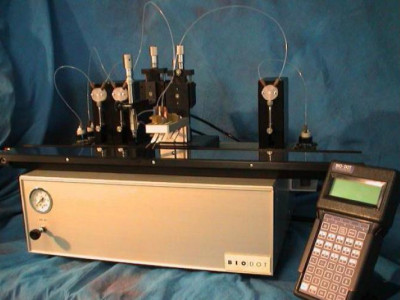

Biodot ZX1010 二维喷点平台（胶体金划膜仪）

ZX1010 二维喷点平台

用途：

可配置：气动微定量喷头（AirJet），非接触式微定量喷头（BioJet）或Frontline接触式划线头，适用于胶体金试纸条的研发与生产。平台既可划线也可喷点，实现多功能用途。
这一技术平台同样适合其它如荧光微球、量子点、磁颗粒等定量免疫层析产品，以及渗滤法的免疫层析产品，电化学试条如血糖试条、免疫印迹产品的研发与生产。

可配备：
1 个气动定量喷头（Airjet）
1-8个BioJet微定量喷头
1-8个Frontline划线喷头

性能特点

1.灵活配置：

可选择配置多个非接触式微定量喷头（BioJet）、气动定量喷头(AirJet)、接触式划线喷头(Frontline) ，且每个可单独工作，在同一个平台上实现非接触式喷点喷线、接触式划膜与喷金三项功能，满足型科研与生产的要求。

Biodot的专利技术--非接触式喷点（微电磁阀技术）可以做到喷点时 nl级的精准液量控制，可以实现对包被在NC膜上的抗原或抗体精准定量喷点，保证产品的稳定性。既适于作胶体金的一般的抗原或抗体的定性检测，也适用于胶体金法的抗原或抗体的定量与半定量的检测，如临床快检中对AFP（甲胎蛋白）、肿瘤相关抗原如CEA（癌胚蛋白）、食品安全检测中三聚胫氨等的定量精准检测（以检出一定量的抗原作为检测依据）。

2.精度高：
平台所采用的微螺杆步进泵已达到192000步的细分精度控制，用以保证分液的准确性与使用的耐久性。

3.可喷点、喷线与图案：
通过手持程控器设置喷点参数，调控方便。点的大小、线的粗细、喷点速度均可任意调节和组合，可喷成图案，具有很高的精确性和可重复性。

4.多用途：
同样适合其它如荧光微球、量子点、磁颗粒等定量免疫层析产品，以及渗滤法的免疫层析产品，电化学试条如血糖试条、免疫印迹产品的研发与生产。


性能参数

1.喷液范围：
微定量喷头（BioJet）喷液范围：20nl—2ul
划线喷头(Frontline)最小喷量:0.1 ul /sec
气动定量喷头(AirJet) 喷液范围：1ul—22ul/cm

2.喷、划线宽度：
微定量喷头（BioJet）:0.50mm/line （喷点0.20mm/drop）
划线喷头(Frontline):0.2-5mm
气动定量喷头(AirJet):0.5-5mm

3.最小喷量
微定量喷头（BioJet）: 10nl/drop
划线喷头(Frontline)最小喷量:0.1 ul /sec
气动定量喷头(AirJet)最小喷量:1ul/cm

4.精密度
微定量喷头（BioJet）:±1%
划线喷头(Frontline):±1%
气动定量喷头(AirJet): ±1%

5.真空吸附平台，配置磁力吸附压条以固定待喷材料

6.机械定位精度：
±10um 单轴向，±25um 双轴向

7.平台移动速度：
0-18 cm/sec，单向喷点位置误差小于50μm，X、Y、Z轴移动误差: <50um

8.空气压力：40-60PSI

9.物理参数：
操作平台大小：45 × 7cm(长×宽)
尺寸：42.5cm×35cm×40cm
重量：25kg
电源：220V，50Hz
