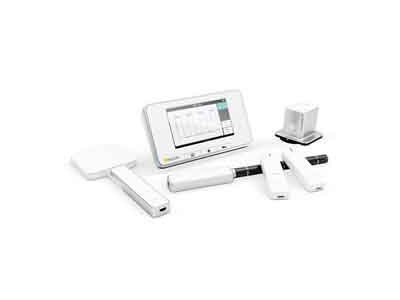

美国raysafe X2 X光机质量检测仪

美国raysafe X2 X光机质量检测仪可检测X射线影像诊断设备的千伏值、剂量、剂量率、半价层、曝光时间、脉冲数、剂量/脉冲、帧数、剂量/帧、mA、mAs，荧光屏亮度、环境照度、 AEC/ABC、机房/球管泄漏量等全部数据。自动存储，自动分析报告，可以随时查阅，无线传输、探头独立维修和校准。适用于DR、CR、牙科机、CT、乳腺机 、DSA等。





      在X射线影像诊断设备普遍应用的今天，使用频率高，品牌繁多，你希望了解如何挑选性能优越的X射线影像设备吗？你希望避免射线剂量超标、漏诊、误诊等医疗风险吗？你希望掌握它们的健康状态和老化情况吗？福禄克Raysafe X2帮助你实现这些任务。

       Raysafe X2适用于所有类型的X射线影像诊断设备。包含DR、CR、牙科机、CT、乳腺机 、DSA等。

       Raysafe X2可检测X射线影像诊断设备的千伏值、剂量、剂量率、半价层、曝光时间、脉冲数、剂量/脉冲、帧数、剂量/帧、mA、 mAs，荧光屏亮度、环境照度、 AEC/ABC、机房/球管泄漏量等全部数据。

       Raysafe X2 检测的所有数据均是自动存储，自动分析报告，可以随时查阅，无线传输、探头独立维修和校准。

       Raysafe X2 检测的所有数据均是自动存储，自动分析报告，可以随时查阅，无线传输、探头独立维修和校准。

       满足最严格行业规程标准WS76-2011《医用常规 X 射线诊断设备影像质量控制检测规范》，GBZ 187-2007《计算机 X射线摄影 (CR)质量控制检测规范》，GBZ 186-2007《乳腺 X 射线摄影质量控制检测规范》GB 17589-2011《 X 射线计算机断层摄影装置质量保证检测规范》GBZ130-2013《医用 X 射线诊断放射防护要求》。





X2常规性参数

-  电磁兼容性：按照EN 61000-6-1:2007 和 EN 61000-6-3:2007

-  产品标准：IEC 61674-2012 医用X射线诊断成像中带电离室和/或半导体探测器的剂量仪

-  USB电缆：2米，5米，5米扩展线

-  外尺寸：34 x 85 x 154 mm

-  重量：521 g

-  操作温度： 15 – 35 °C

-  电源：锂电，持续工作时间10小时，符合UN 38.3

-  显示：4.3"触摸液晶屏

-  内存容量：10000条曝光数据

-  SOFTWARE X2 View数据分析处理软件，数据可导出至Microsoft Excel.



X2 mAs电流时间积参数（介入式测量）

-  mAs电流时间积：量程0.001–9999 mAs，分辨率0.001 mAs，不确定度1 %

-  mA管电流：量程0.1–1500 mA，分辨率0.01 mA，不确定度1 %

-  time加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽1 kHz，不确定度0.5 %

-  pulses加载脉冲：量程1–9999个脉冲，分辨率1个脉冲

-  pulse rate脉冲率：量程0.1–200 脉冲/秒，分辨率0.1 脉冲/秒

-  mAs/pulse电流时间积/脉冲：量程0.001–9999 mAs，分辨率0.001 mAs，不确定度1 %

-  测试波形：当曝光时间低于3 秒时，分辨率为125μs；带宽1 kHz



X2 R/F SENSOR 常规摄影及透视探测器

-  重量：42 克

-  尺寸：14 x 22 x 79 mm

-  线束质量条件：DOSE/DOSE RATE  40–150 kVp, 1–14 mm Al HVL

                           kVp  40–150 kVp, up to 1 mm Cu

                            TF  60–120 kVp, up to 1 mm Cu

-  dose剂量: 量程1 nGy–9999 Gy(0.1μR–9999 R)，不确定度5 % 或 5 nGy (0.5μR)

-  dose rate剂量率:量程1 nGy/s–500 mGy/s，分辨率1 nGy/s，触发阈值50 nGy/s，不确定度5 % 或10nGy/s

-  kvp管电压峰值:量程40–150 kVp，最小剂量50μGy，最低剂量率（峰值）10μGy/s，不确定度2 %

-  HVL半值层：量程1–14 mmAl，最小剂量1μGy，最低剂量率（峰值）在大于70kV时为0.5μGy/s，50kV时为2.5μGy/s，不确定度10 %

-  Total filtration总滤过：量程1.5–35 mm Al，测量时的最小剂量50μGy，最低剂量率（峰值）10μGy/s，不确定度10 %或0.3 mm Al

-  time加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽4 Hz – 4 kHz*，不确定度0.5 %

-  pluses脉冲：量程1–9999个脉冲，最低剂量率（峰值）0.5μGy/s

-  pluse rate脉冲率：量程0.1–200 脉冲/秒，最低剂量率峰值0.5μGy/s

-  dose/pulse剂量/脉冲：量程1 nGy/脉冲–999 Gy/脉冲，最低剂量率（峰值）0.5μGy/s

-  波形：分辨率62.5μs，KV带宽0.1 – 0.4 kHz，剂量率带宽4 Hz – 4 kHz



X2 MAM SENSOR乳腺机用探测器

-  重量：42 克

-  尺寸：14 x 22 x 79 mm

-  主动补偿：线束质量条件

                    DOSE/DOSE RATE & HVL剂量/剂量率/半值层适用靶面/滤过组合

                    Mo/Mo 20–40 kVp，Mo/Rh 20–40 kVp，Mo/Al 20–50 kVp， Rh/Rh 20–50 kVp，Rh/Al 20–50 kVp， W/Rh 20–50 kVp，W/Ag 20–50 kVp，W/Al 20–50 kVp，W/Cu 40–50 kVp ，Mo/Cu 40–50 kVp ，Rh/Cu 40–50 kVp

-  剂量：量程1μGy–9999 Gy，分辨率1μGy，不确定度5 %

-  剂量率：量程10μGy/s–300mGy/s，分辨率1μGy/s，不确定度5 %

-  管电压：量程20–50 kVp（测量超过40kvp需要使用R/F+2mmAl），测试时的最小剂量50μGy，最低剂量率（峰值）10μGy/s，不确定度没有压板时2%或0.5 kV，有压板时2%或0.7 kV

-  半价层：量程0.2–3.6 mm Al，最小剂量1μGy，在高于25 kV 时不确定度5 % ，低于25 kV时不确定度10%。

-  加载时间：量程1 ms–999 s，分辨率0.1 ms，带宽400 Hz，不确定度0.5 %

-  脉冲：量程1–9999个脉冲

-  脉冲率：量程0.1–200脉冲/秒

-  剂量/脉冲：量程1μGy/脉冲–999 Gy/脉冲

-  波形：曝光时间低于1.5秒时，分辨率62.5μs；带宽400 Hz



X2 CT SENSOR参数测量

-  重量：86 克

-  尺寸：14 x 22 x 219 mm，笔形，直径12mm

-  有效探测区：100mm

-  能量依赖：< 5 %  70–150 kV (RQR, RQA and RQT beam qualities)

-  自动环境补偿：80 – 106 kPa, 15 – 35 °C

-  符合IEC 60601-2-44、GB 9706.24标准

-  剂量：量程10μGy–999 Gy；不确定度5 %

-  剂量长度乘积：量程100μGycm–9999 Gycm；不确定度5 %

-  剂量率：量程10μGy/s–250 mGy/s；不确定度5 %

-  时间：量程10 ms–999 s；分辨率1 ms；带宽10 Hz；不确定度0.5 %

-  波形：分辨率1 ms，带宽10 Hz



X2 LIGHT SENSOR亮度和照度的测量

-  重量：136 克

-  尺寸：48 x 60 x 68 mm

-  等级：DIN 5032 part 7 class B

-  符合AAPM TG18, IEC 62563-1 和IEC 61223-2-5标准

-  LUMINANCE亮度：量程0.01–10 000 cd/m2，分辨率0.001 cd/m2；孔径角5°，测量区直径10 mm，不确定区3%，视觉效率曲线误差<3%

-  ILLUMINANCE照度：量程0.1–100 000 lux，分辨率0.01 lux；不确定区3%，视觉效率曲线误差<3%

-  余弦角响应最大误差<3%
